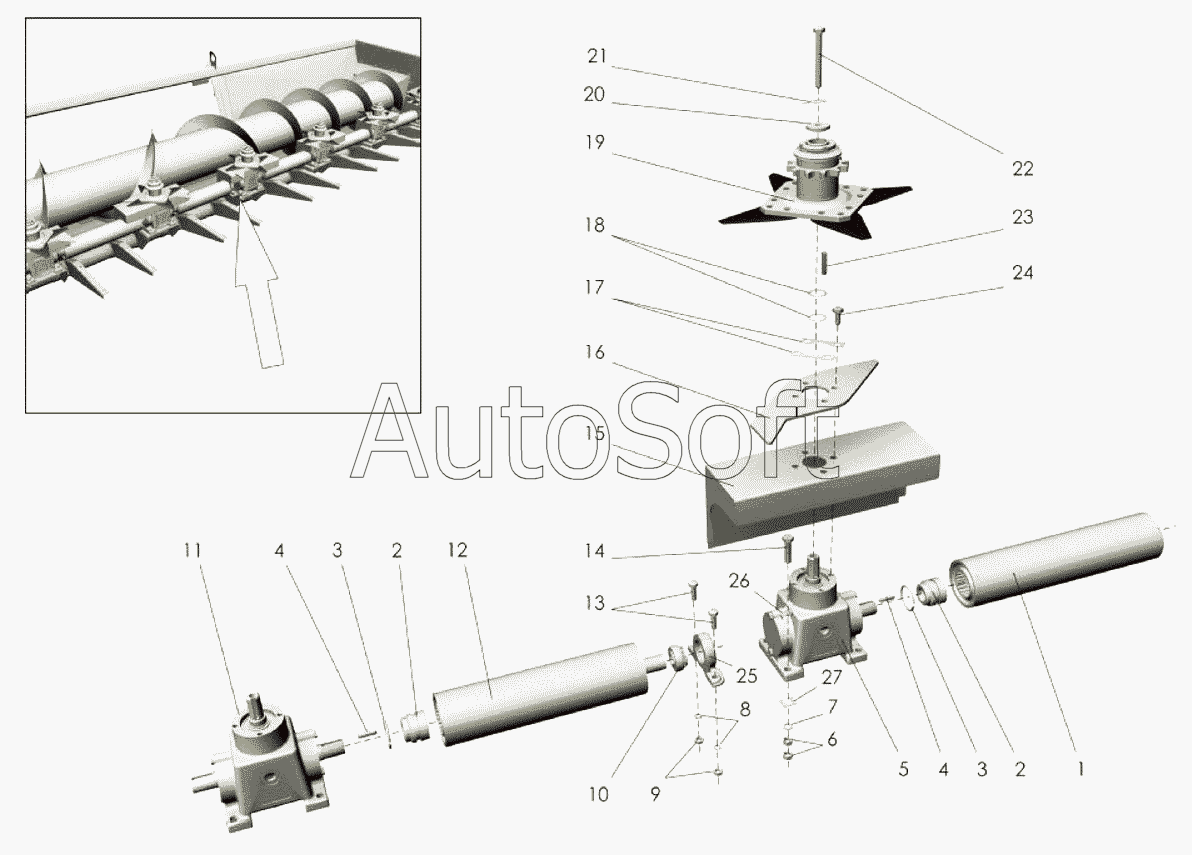

Каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon" (2007). Корпус жатки (привод)
15
27
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Валик | |
| 2 | П***3 | Венец | |
| 3 | П***1 | Кольцо прижимное | |
| 4 | [***] | Шпонка 8х7х35 ГОСТ23360-78 | |
| 5 | S***5 | Редуктор | |
| 6 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 7 | [***] | Шайба 12.03.016 ГОСТ13464-77 | |
| 8 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 10 | 1***7 | Подшипник | |
| 11 | S***6 | Редуктор | |
| 12 | П***0 | Валец | |
| 13 | [***] | Болт М10-6gх35.88.019 ГОСТ7798-70 | |
| 14 | [***] | Болт М12-6gх50.88.019 ГОСТ7798-70 | |
| 15 | П***1 | Щиток | |
| 16 | П***1 | Противорез | |
| 17 | П***1 | Шайба стопорная | |
| 18 | П***3 | Пластина регулировочная | |
| 19 | П***0 | Аппарат режущий | |
| 20 | П***8 | Шайба | |
| 21 | П***8 | Шайба стопорная | |
| 22 | [***] | Болт М10-6gх90.88.019 ГОСТ7798-70 | |
| 23 | [***] | Шпонка 8х7х45 ГОСТ23360-78 | |
| 24 | [***] | Болт М10-6gх25.88.019 ГОСТ7798-70 | |
| 25 | Н***2 | Подшипниковая опора | |
| 26 | [***] | Шайба 12.01.019 ГОСТ13464-77 | |
| 27 | П***8 | Шайба | |
| 27 | П***1 | Шайба |
