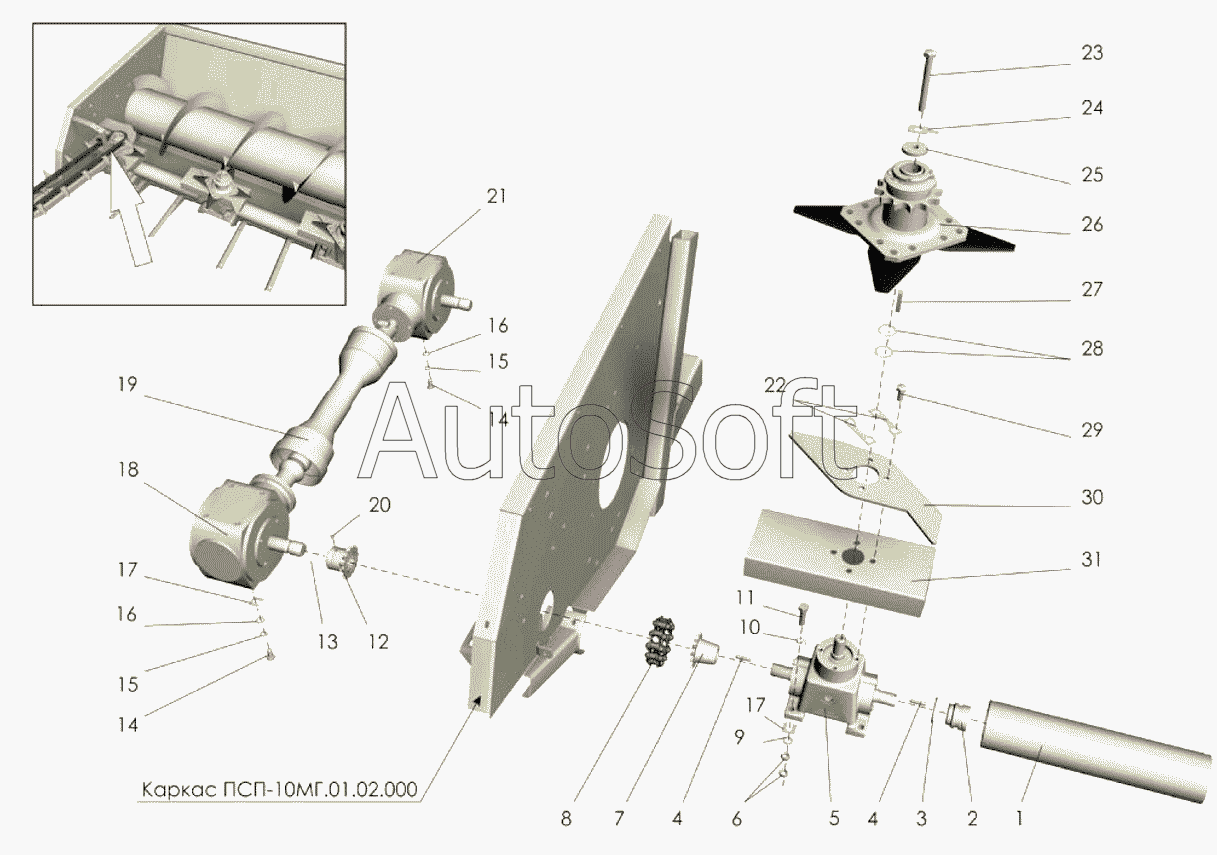

Каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon" (2007). Корпус жатки (привод)
24
17
17
17
17
18
19
20
21
22
23
16
16
25
26
27
28
29
30
31
1
15
15
14
14
13
12
11
10
9
8
7
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Валик | |
| 2 | П***3 | Венец | |
| 3 | П***1 | Кольцо прижимное | |
| 4 | [***] | Шпонка 8х7х35 ГОСТ23360-78 | |
| 5 | S***6 | Редуктор | |
| 6 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 7 | П***4 | Полумуфта | |
| 7 | П***0 | Полумуфта | |
| 8 | [***] | Цепь 2ПР-15,875-45,4 ГОСТ13568-97 | |
| 9 | [***] | Шайба 12.03.016 ГОСТ13464-77 | |
| 10 | [***] | Шайба 12.01.019 ГОСТ13464-77 | |
| 11 | [***] | Болт М12-6gх50.88.019 ГОСТ7798-70 | |
| 12 | П***0 | Звездочка | |
| 13 | [***] | Кольцо 55 II 01 3 ГОСТ2833-77 | |
| 14 | [***] | Болт М12-6gх25.88.019 ГОСТ7798-70 | |
| 15 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 16 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 17 | П***8 | Шайба | |
| 17 | П***1 | Шайба | |
| 18 | R***4 | Редуктор | |
| 19 | 2***1 | Карданный вал | |
| 20 | [***] | Винт ВМ8-6gх12.14Н ГОСТ1476-93 | |
| 21 | R***8 | Редуктор | |
| 22 | П***1 | Шайба стопорная | |
| 23 | [***] | Болт М10-6gх90.88.019 ГОСТ7798-70 | |
| 24 | П***8 | Шайба стопорная | |
| 25 | П***8 | Шайба | |
| 26 | П***0 | Аппарат режущий | |
| 27 | [***] | Шпонка 8х7х45 ГОСТ23360-78 | |
| 28 | П***3 | Пластина регулировочная | |
| 29 | [***] | Болт М10-6gх25.88.019 ГОСТ7798-70 | |
| 30 | П***1 | Противорез | |
| 31 | П***4 | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
