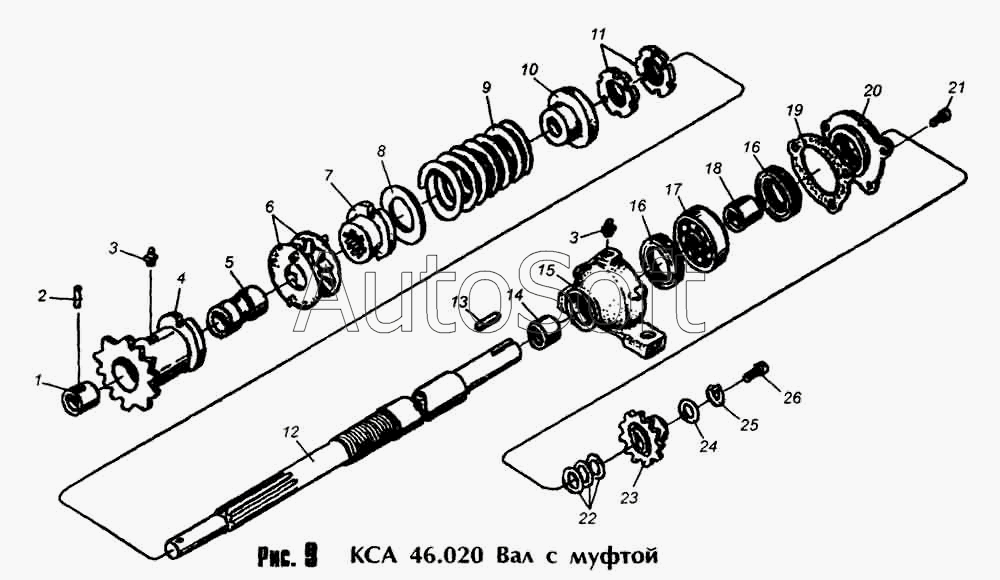

Каталог запасных частей к технике: Лидсельмаш КСТ-1,4 (2006). КСА 46.020 Вал с муфтой
14
26
25
24
23
22
21
20
19
18
17
16
16
15
1
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***3 | Втулка | |
| 2 | К***5 | Штырь | |
| 3 | М***4 | Масленка 1.2.ЦВ ГОСТ 19853-74 | |
| 4 | К***0 | Полузвездочка с фланцем | |
| 5 | К***1 | Втулка | |
| 6 | Н***4 | Шайба зубчато-фрикционная | |
| 7 | В***я | Втулка шпицевая | |
| 8 | Р***5 | Шайба | |
| 9 | Н***6 | Пружина | |
| 10 | К***1 | Шайба | |
| 11 | К***2 | Гайка | |
| 12 | К***1 | Вал | |
| 13 | 2***5 | Шпонка ГОСТ 23360-78 | |
| 14 | К***2 | Втулка | |
| 15 | К***1 | Корпус подшипника | |
| 16 | П***1 | Манжета ГОСТ 8752-79 | |
| 17 | 1***7 | Подшипник ГОСТ 5720-75 | |
| 18 | К***6 | Втулка | |
| 19 | О***8 | Прокладка | |
| 20 | К***3 | Крышка подшипника | |
| 21 | В***9 | Винт ГОСТ 17475-80 | |
| 22 | К***1 | Шайба регулировочная | |
| 23 | Н***2 | Звездочка z=13 | |
| 24 | К***7 | Шайба | |
| 25 | К***6 | Шайба | |
| 26 | М***9 | Болт ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
