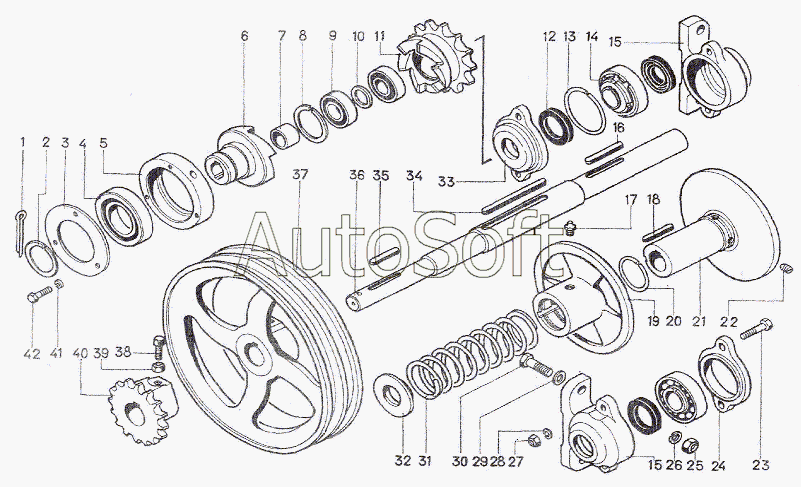

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60 (2010). КОНТРПРИВОД ЗП04.000А
14
41
28
26
29
1
35
16
18
34
4
25
9
20
2
8
12
17
13
15
15
33
24
40
16
37
21
19
11
3
32
31
36
6
6
10
7
5
23
30
42
22
38
27
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шплинт 8X50.019 | |
| 2 | К***Г | Кольцо 6 45 65Г | |
| 3 | З***4 | Крышка | |
| 4 | 8***9 | Подшипник | |
| 5 | З***6 | Корпус | |
| 6 | Г***9 | Гайка М16.5.099 | |
| 6 | З***7 | Полумуфта | |
| 7 | З***1 | Втулка | |
| 8 | К***Г | Кольцо 6 52-65Г | |
| 9 | 1***5 | Подшипник | |
| 10 | З***2 | Кольцо | |
| 11 | З***2 | Звездочка z=13, t=25,4 | |
| 12 | М***1 | Манжета 1.2-30X52-1 | |
| 13 | Н***4 | Кольцо распорное | |
| 14 | 1***6 | Подшипник | |
| 15 | Н***8 | Корпус подшипника | |
| 16 | Н***4 | Кольцо распорное | |
| 16 | Ш***0 | Шпонка 8X7X70 | |
| 17 | М***р | Масленка 1.2.Ц6хр | |
| 18 | Ш***0 | Шпонка 10X8X50 | |
| 19 | З***5 | Диск | |
| 20 | К***9 | Кольцо 55 П 019 | |
| 21 | 3***4 | Диск | |
| 22 | B***9 | Bинт ВM10-6gx16.22H.19 | |
| 23 | Б***9 | Болт М8Х40.58.099 | |
| 24 | Н***6 | Крышка подшипника | |
| 25 | Г***9 | Гайка M12.5.099 | |
| 26 | Ш***9 | Шайба 12.65Г.099 | |
| 27 | Г***9 | Гайка М8.5.099 | |
| 28 | Ш***9 | Шайба 8.65Г.099 | |
| 29 | Ш***9 | Шайба 12.02 Ст.3.099 | |
| 30 | Б***9 | Болт М12Х45.58.099 | |
| 31 | 3***5 | Пружина | |
| 32 | З***5 | Шайба | |
| 33 | Н***3 | Корпус подшипника | |
| 34 | Ш***5 | Шпонка 10X8X125 | |
| 35 | Ш***0 | Шпонка 8X7X50 | |
| 36 | З***6 | Вал | |
| 37 | З***3 | Шкив d.315 | |
| 38 | B***9 | Bинт ВM10-6gx16.22H.19 | |
| 39 | Г***9 | Гайка M10.5.099 | |
| 40 | З***1 | Звездочка z=16, t= 19,05 | |
| 41 | Ш***9 | Шайба 6.65Г.099 | |
| 42 | Б***9 | Болт М6Х15,58.099 |
