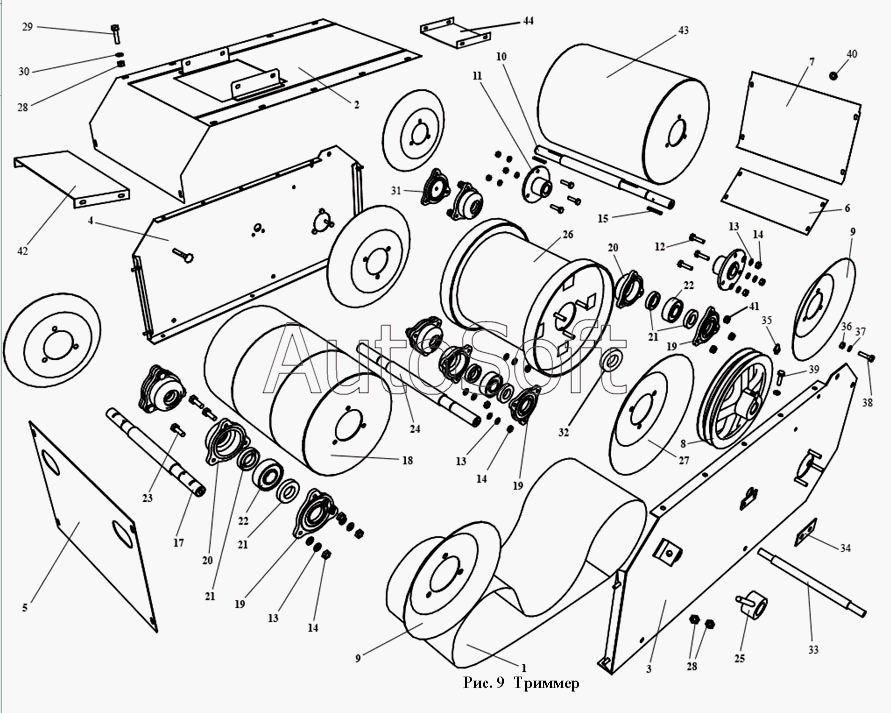

Каталог запасных частей к технике: Воронежсельмаш ПЗМ-80 (2006). ПЗТ 11.000 Триммер
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
14
14
14
15
17
18
19
19
19
20
20
21
21
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***В | Ремень 400-4 БКНЛ-65-2,0-В | |
| 2 | П***0 | Крышка | |
| 3 | П***0 | Боковина | |
| 4 | П***1 | Боковина | |
| 5 | П***3 | Стенка | |
| 6 | П***2 | Дно | |
| 7 | П***4 | Стенка | |
| 8 | П***4 | Шкив | |
| 9 | П***7 | Фланец барабана | |
| 10 | П***1 | Вал | |
| 11 | П***0 | Опора | |
| 12 | Б***9 | Болт М10-6gх25.58.019 | |
| 13 | Ш***5 | Шайба 10.65 Г 05 | |
| 14 | Г***9 | Гайка М10-6Н.6.019 | |
| 15 | Ш***6 | Шпонка 2-8х7х56 | |
| 17 | П***2 | Вал | |
| 18 | П***0 | Барабан натяжной | |
| 19 | П***2 | Крышка | |
| 20 | П***1 | Корпус | |
| 21 | М***1 | Манжета 1,2-30х52-1 | |
| 22 | П***6 | Подшипник 1306 | |
| 23 | Б***9 | Болт М10-6gх45.58.019 | |
| 24 | П***3 | Вал | |
| 25 | П***0 | Кронштейн | |
| 26 | П***0 | Катушка | |
| 27 | П***4 | Фланец катушки | |
| 28 | Г***9 | Гайка М12-6Н.6.019 | |
| 29 | Б***9 | Болт М8.6gх25.58.019 | |
| 30 | Ш***5 | Шайба 8.65Г.05 | |
| 31 | П***3 | Крышка | |
| 32 | К***О | Кольцо А3О | |
| 33 | П***6 | Стяжка | |
| 34 | П***2 | Фиксатор | |
| 35 | М***Л | Маслёнка 1,2 УХЛ | |
| 36 | Г***9 | Гайка М12-6Н.6.019 | |
| 37 | Ш***5 | Шайба 12.65Г.05 | |
| 38 | Б***9 | Болт М12-6Н.06.019 | |
| 39 | О***1 | Винт | |
| 40 | Ш***9 | Шайба 8.02.СТ3.019 | |
| 41 | Г***9 | Гайки М8-6Н.019 | |
| 42 | П***6 | Скат | |
| 43 | П***0 | Барабан приводной | |
| 44 | П***3 | Крышка |
