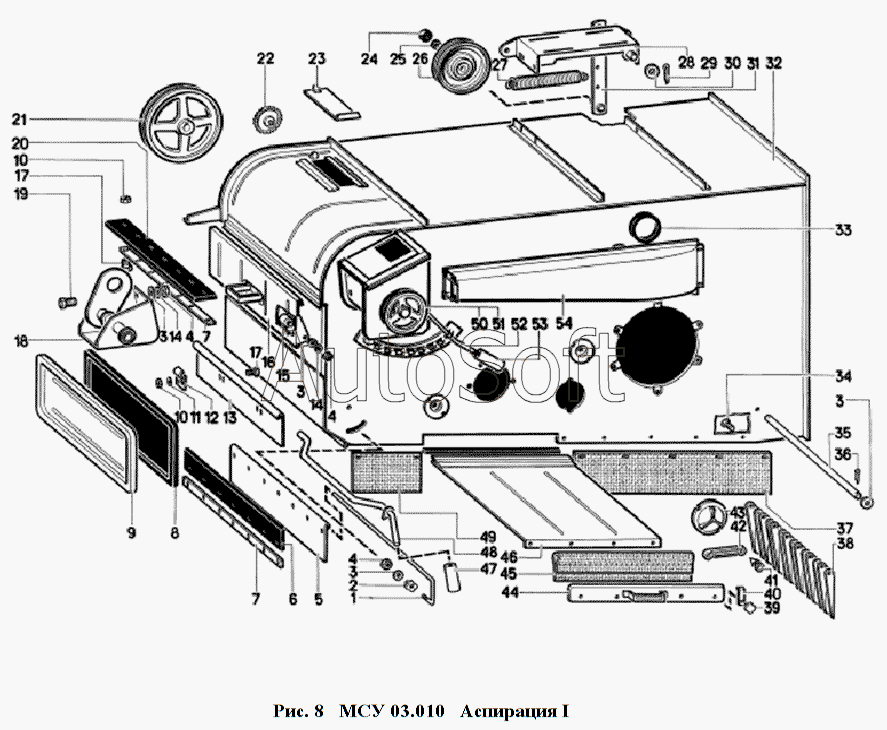

Каталог запасных частей к технике: Воронежсельмаш МС-4,5 (2006). МСУ 03.010 Аспирация I
32
54
48
18
31
16
46
44
28
23
22
39
2
21
51
5
9
13
40
7
7
38
12
1
52
27
35
15
20
6
33
49
8
53
47
37
45
43
42
41
26
17
17
34
19
10
10
4
4
4
24
11
14
14
3
3
3
3
25
30
36
29
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***2 | Ось | |
| 2 | О***1 | Гайка | |
| 3 | 8***2 | Шайба | |
| 4 | М***8 | Гайка | |
| 5 | М***9 | Клапан | |
| 6 | М***7 | Уплотнение | |
| 7 | С***1 | Планка | |
| 8 | М***1 | Уплотнение | |
| 9 | М***5 | Крышка | |
| 10 | М***6 | Гайка | |
| 11 | 6***Г | Шайба | |
| 12 | М***8 | Скоба | |
| 13 | М***7 | Заслонка | |
| 14 | 8***Г | Шайба | |
| 15 | М***8 | Упор | |
| 16 | М***0 | Стенка | |
| 17 | М***6 | Болт | |
| 18 | М***0 | Опора | |
| 19 | М***0 | Болт | |
| 20 | М***4 | Уплотнение | |
| 21 | М***3 | Шкив | |
| 22 | С***0 | Звездочка | |
| 23 | С***0 | Заслонка | |
| 24 | М***2 | Гайка | |
| 25 | 1***2 | Шайба | |
| 26 | С***1 | Шкив | |
| 27 | М***8 | Пружина | |
| 28 | М***0 | Плита | |
| 29 | 4***6 | Шплинт | |
| 30 | 2***2 | Шайба | |
| 31 | М***0 | Кронштейн | |
| 32 | М***0 | Корпус | |
| 33 | М***8 | Уплотнение | |
| 34 | М***6 | Болт | |
| 35 | М***3 | Ось | |
| 36 | 2***6 | Шплинт | |
| 37 | М***7 | Фартук | |
| 38 | О***8 | Клапан | |
| 39 | М***1 | Винт | |
| 40 | С***3 | Планка | |
| 41 | М***9 | Заклепка | |
| 42 | М***8 | Плечо | |
| 43 | С***1 | Крышка | |
| 44 | М***0 | Крышка | |
| 45 | М***8 | Фартук | |
| 46 | М***0 | Дно | |
| 47 | М***1 | Ручка | |
| 48 | М***0 | Ось | |
| 49 | М***9 | Фартук | |
| 50 | 2***0 | Шпонка | |
| 51 | С***8 | Шкив | |
| 52 | М***3 | Торсион | |
| 53 | М***3 | Ручка | |
| 54 | М***0 | Воздуховод |
