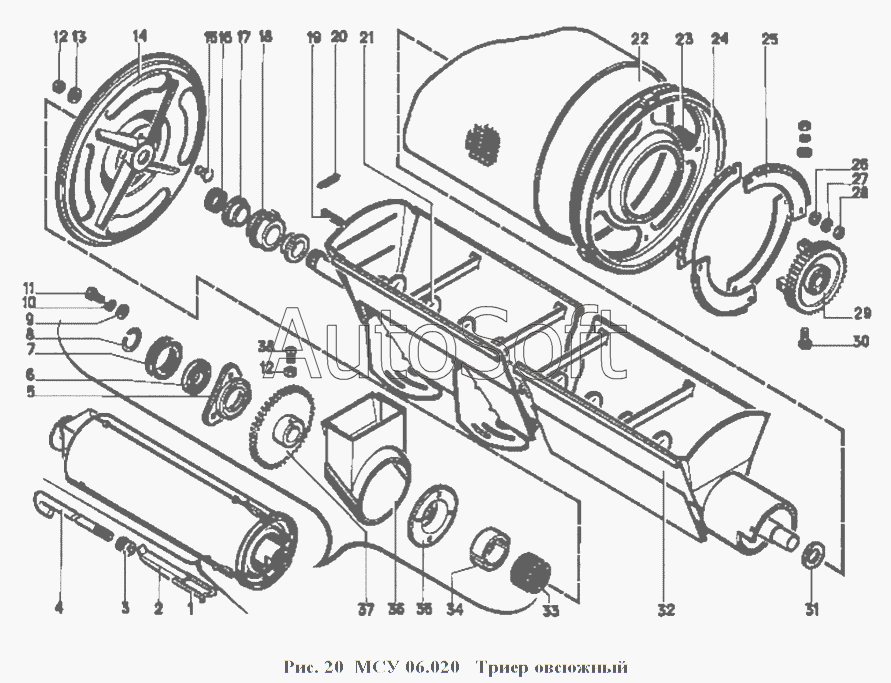

Каталог запасных частей к технике: Воронежсельмаш МС-4,5 (2006). МСУ 06.020 Триер овсюжный
27
17
7
16
23
30
15
11
28
12
12
3
10
26
13
31
20
19
8
6
18
21
14
24
36
29
37
22
5
32
35
34
2
25
38
1
4
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***2 | Серьга | |
| 2 | С***9 | Рычаг | |
| 3 | С***5 | Кольцо | |
| 4 | С***2 | Стяжка | |
| 5 | С***1 | Корпус подшипника | |
| 6 | 1***7 | Подшипник | |
| 7 | С***2 | Обойма | |
| 8 | 2***5 | Кольцо | |
| 10 | 1***Г | Шайба | |
| 11 | М***0 | Болт | |
| 12 | М***9 | Гайка | |
| 13 | 1***9 | Шайба | |
| 14 | М***0 | Розетка | |
| 15 | М***0 | Болт | |
| 16 | М***3 | Кольцо | |
| 17 | З***3 | Втулка | |
| 18 | З***1 | Подшипник | |
| 19 | 2***0 | Шплинт | |
| 20 | 5***9 | Шплинт | |
| 21 | М***0 | Шнек | |
| 22 | З***5 | Цилиндр триерный | |
| 23 | М***0 | Болт | |
| 24 | М***0 | Розетка | |
| 25 | М***5 | Диафрагма | |
| 26 | 6***9 | Шайба | |
| 27 | 6***Г | Шайба | |
| 28 | М***9 | Гайка | |
| 29 | М***и | Колесо зубчатое | |
| 30 | М***0 | Болт | |
| 31 | 1***9 | Шайба | |
| 32 | М***1 | Лоток | |
| 33 | С***1 | Втулка | |
| 34 | С***2 | Вкладыш | |
| 35 | С***1 | Крышка | |
| 36 | М***0 | Течка | |
| 37 | С***2 | Звездочка сварная | |
| 38 | О***1 | Винт |
