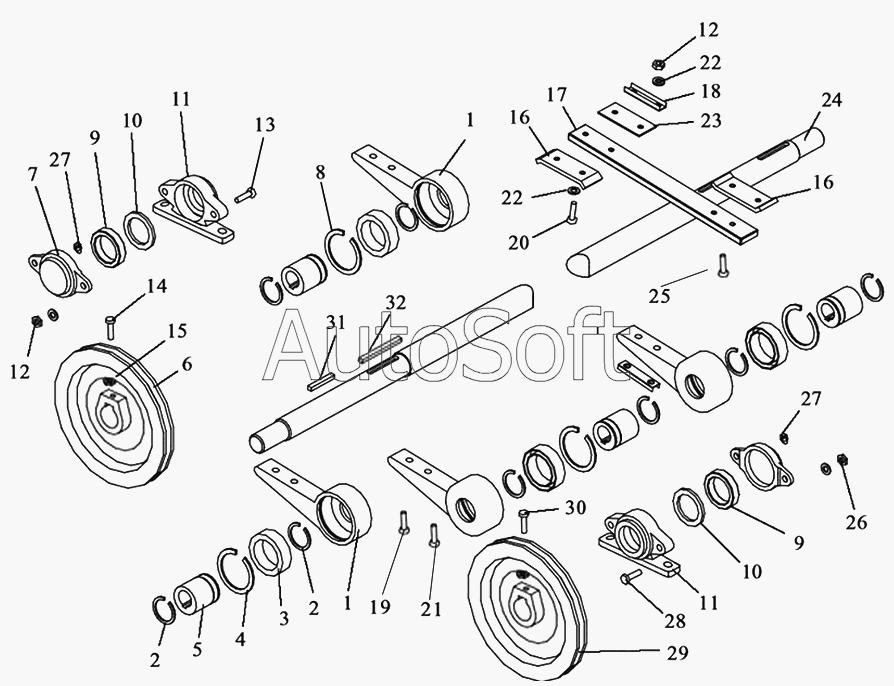

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А (2006). Привод эксцентриковый
10
10
32
31
22
22
12
12
15
26
21
19
20
25
13
28
9
9
3
27
27
6
4
2
2
23
8
7
11
11
17
30
14
24
16
16
18
1
1
5
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***4 | Головка шатуна | |
| 2 | К***0 | Кольцо 2В60 | |
| 3 | П***2 | Подшипник 80212 | |
| 4 | К***0 | Кольцо 2В110 | |
| 5 | О***1 | Эксцентрик | |
| 6 | З***3 | Шкив | |
| 7 | Н***1 | Крышка подшипника | |
| 8 | Н***5 | Кольцо распорное | |
| 9 | П***7 | Подшипник 11207 | |
| 10 | М***1 | Манжета 1.2-35х58-1 | |
| 11 | Н***9 | Корпус подшипника | |
| 12 | Г***2 | Гайка М12 | |
| 13 | Б***0 | Болт М12х40 | |
| 14 | О***1 | Винт | |
| 15 | Г***0 | Гайка М10 | |
| 16 | З***7 | Накладка | |
| 17 | З***5 | Шатун | |
| 18 | З***1 | Стопор | |
| 19 | Б***0 | Болт М12х70 | |
| 20 | Б***5 | Болт М12х55 | |
| 21 | Б***0 | Болт М12х80 | |
| 22 | Ш***Г | Шайба 12.65Г | |
| 23 | Н***1 | Накладка | |
| 24 | З***5 | Вал | |
| 25 | Б***5 | Болт М12х45 | |
| 26 | Г***8 | Гайка М8 | |
| 27 | М***1 | Масленка 1.2.УХЛ1 | |
| 28 | Б***0 | Болт М8х40 | |
| 29 | З***5 | Шкив | |
| 30 | О***2 | Винт | |
| 31 | Ш***3 | Шпонка 2-12х8х63 | |
| 32 | Ш***0 | Шпонка 2-12х8х140 |
