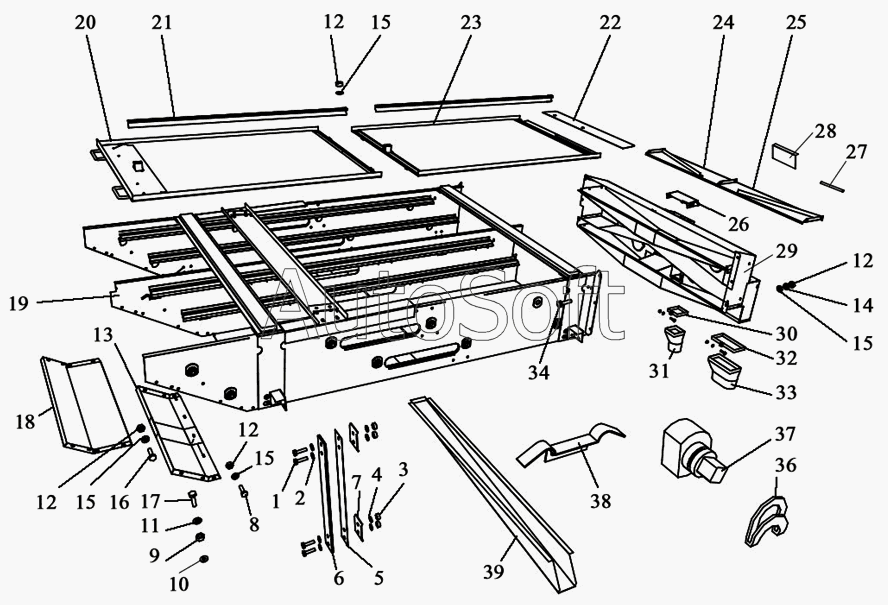

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А (2006). Стан нижний
19
29
23
20
22
24
25
21
26
37
13
18
39
28
36
7
38
32
30
6
27
5
33
31
17
16
8
34
1
9
12
12
12
12
3
10
14
4
11
15
15
15
15
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М10-35gх16.58.019 ГОСТ 7798-70 | |
| 2 | Ш***8 | Шайба 10.02.019 ГОСТ 11371-78 | |
| 3 | Г***1 | Гайка М10-6Н.6.019 ГОСТ 5915-71 | |
| 4 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 5 | З***8 | Подвеска | |
| 6 | З***1 | Накладка | |
| 7 | З***9 | Накладка | |
| 8 | Б***0 | Болт М8-20gх16.58.019 ГОСТ 7798-70 | |
| 9 | Г***1 | Гайка М6-6Н.6.019 ГОСТ 5915-71 | |
| 10 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 11 | Ш***8 | Шайба 6.02.019 ГОСТ 11371-78 | |
| 12 | Г***1 | Гайка М8-6Н.6.019 ГОСТ 5915-71 | |
| 13 | З***3 | Лист | |
| 14 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 15 | Ш***8 | Шайба 8.02.019 ГОСТ 11371-78 | |
| 16 | Б***0 | Болт М8-16gх16.58.019 ГОСТ 7798-70 | |
| 17 | Б***0 | Болт М6-6gх16.58.019 ГОСТ 7798-70 | |
| 18 | З***6 | Лист | |
| 19 | З***0 | Корпус стана | |
| 20 | З***0 | Рамка | |
| 21 | З***0 | Рейка прижимная | |
| 22 | З***0 | Прижим | |
| 23 | З***0 | Рамка | |
| 24 | З***0 | Скат | |
| 25 | З***1 | Скат | |
| 26 | З***0 | Крышка | |
| 27 | З***2 | Ось | |
| 28 | С***3 | Заслонка | |
| 29 | З***0 | Остов приемника | |
| 30 | З***1 | Хомут | |
| 31 | З***8 | Рукав | |
| 32 | З***3 | Хомут | |
| 33 | З***7 | Рукав | |
| 34 | Б***0 | Болт М8-25gх16.58.019 ГОСТ 7798-70 | |
| 36 | О***6 | Шайба | |
| 37 | О***1 | Кулачок | |
| 38 | З***9 | Пружина | |
| 39 | З***) | Течка |
