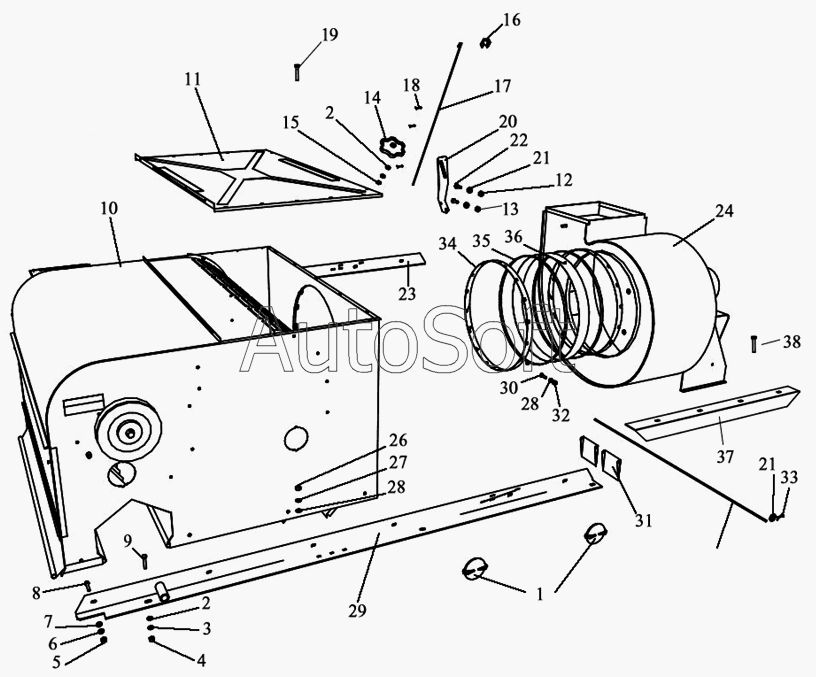

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А (2006). Воздушная часть
7
12
5
4
27
13
6
3
28
28
21
21
26
2
2
33
18
34
35
36
37
38
17
29
11
24
15
31
20
16
32
10
23
14
1
30
22
8
9
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***4 | Крышка | |
| 2 | Ш***2 | Шайба 12.02 | |
| 3 | Ш***Г | Шайба 12.65Г | |
| 4 | Г***9 | Гайка М12-6Н.6.019 | |
| 5 | Г***9 | Гайка М10-6Н.6.019 | |
| 6 | Ш***Г | Шайба 10.65Г | |
| 7 | Ш***2 | Шайба 10.02 | |
| 8 | Б***5 | Болт М10х25 | |
| 9 | Б***5 | Болт М12х35 | |
| 10 | З***0 | Камера приемная | |
| 11 | З***0 | Крышка | |
| 12 | Г***9 | Гайка М8-6Н.6.019 | |
| 13 | Ш***Г | Шайба 8.65Г | |
| 14 | О***3 | Маховик | |
| 15 | О***2 | Гайка | |
| 16 | О***4 | Упор | |
| 17 | З***6 | Тяга | |
| 18 | Ш***0 | Шплинт 3,2х20 | |
| 19 | Б***0 | Болт М10х30 | |
| 20 | З***4 | Кронштейн | |
| 21 | Ш***2 | Шайба 8.02 | |
| 22 | Б***5 | Болт М8х25 | |
| 23 | З***1 | Уголок | |
| 24 | З***0 | Вентилятор | |
| 26 | Г***9 | Гайка М6-6Н.6.019 | |
| 27 | Ш***Г | Шайба 6.65Г | |
| 28 | Ш***2 | Шайба 6.02 | |
| 29 | З***0 | Уголок | |
| 30 | Б***6 | Болт М6х16 | |
| 31 | О***8 | Клапан | |
| 32 | З***1 | Ось | |
| 33 | Ш***6 | Шплинт 2,5х16 | |
| 34 | З***0 | Патрубок | |
| 35 | З***0 | Хомут | |
| 36 | З***5 | Фартук | |
| 37 | З***7 | Уголок | |
| 38 | Б***0 | Болт М12х40 |
