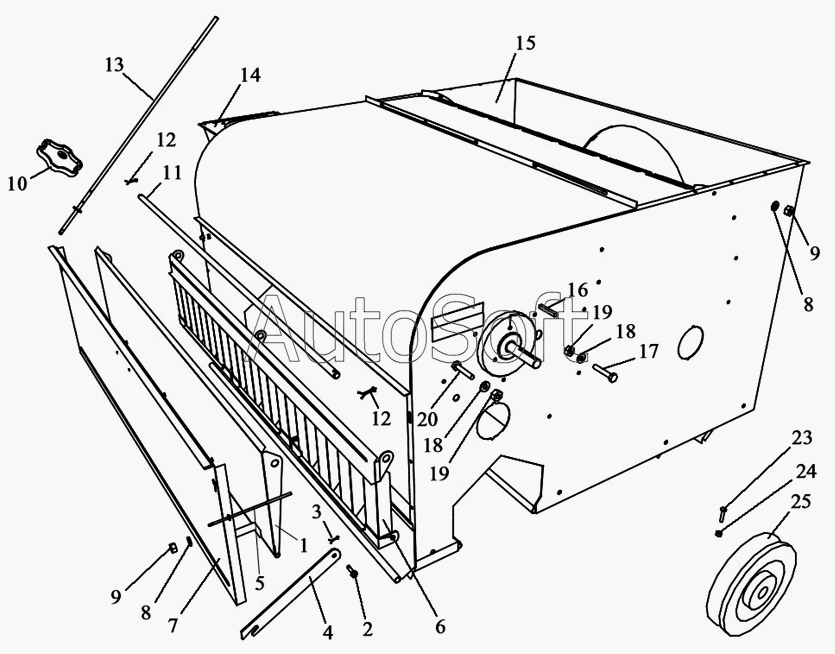

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А (2006). Камера приемная
10
16
12
12
3
8
8
18
18
24
19
19
9
9
17
20
25
15
23
2
5
11
4
7
13
6
1
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***0 | Перегородка | |
| 2 | О***3 | Ось | |
| 3 | Ш***0 | Шплинт 2,5х20 | |
| 4 | О***1 | Штанга | |
| 5 | О***1 | Крючок | |
| 6 | З***0 | Делитель | |
| 7 | З***4 | Стенка | |
| 8 | Ш***2 | Шайба 6.02 | |
| 9 | Г***6 | Гайка М6 | |
| 10 | О***3 | Маховик | |
| 11 | З***7 | Ось | |
| 12 | Ш***0 | Шплинт 3,2х20 | |
| 13 | З***0 | Тяга | |
| 14 | З***0 | Устройство питающее | |
| 15 | З***0 | Корпус | |
| 16 | Ш***6 | Шпонка 2-8х7х56 | |
| 17 | В***6 | Винт ВМ8х16 | |
| 18 | Ш***Г | Шайба 8.65Г | |
| 19 | Г***8 | Гайка М8 | |
| 20 | Б***6 | Болт М8х16 | |
| 23 | О***5 | Винт | |
| 24 | Г***0 | Гайка М10 | |
| 25 | Н***А | Шкив |
