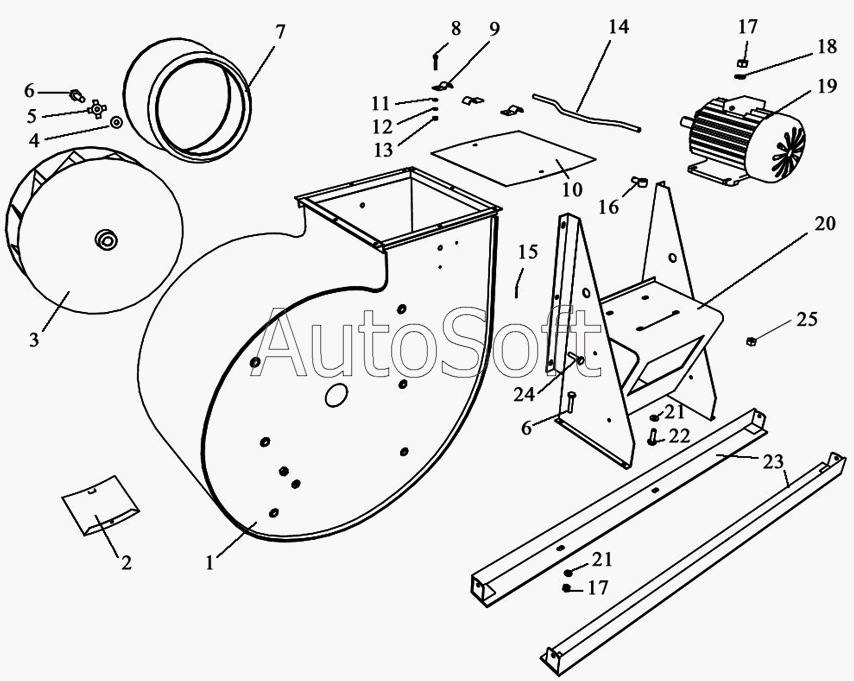

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А (2006). Вентилятор
6
6
25
23
15
5
21
21
11
18
12
17
17
13
8
22
20
24
19
7
3
16
9
2
4
14
10
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***0 | Кожух | |
| 2 | З***2 | Задвижка | |
| 3 | Ц***) | Колесо рабочее | |
| 4 | З***7 | Шайба | |
| 5 | Ш***2 | Шайба 10.02 | |
| 6 | Б***5 | Болт М10х25 | |
| 7 | Ц***) | Патрубок входной | |
| 8 | Б***6 | Болт М6х16 | |
| 9 | З***2 | Скоба | |
| 10 | З***0 | Заслонка | |
| 11 | Ш***2 | Шайба 6.02 | |
| 12 | Ш***Г | Шайба 6.65Г | |
| 13 | Г***6 | Гайка М6 | |
| 14 | З***0 | Ось заслонки | |
| 15 | Ш***8 | Шплинт 4х28 | |
| 16 | О***Б | Гайка | |
| 17 | Г***0 | Гайка М10 | |
| 18 | Ш***Г | Шайба 10.65Г | |
| 19 | 4***З | Двигатель Р=5,5кВт n=1500об/мин | |
| 20 | З***0 | Опора | |
| 21 | Ш***2 | Шайба 10.02 | |
| 22 | Б***5 | Болт М10х35 | |
| 23 | У***к | Уголок | |
| 24 | Б***0 | Болт М10х20 | |
| 25 | Г***8 | Гайка М8 |
