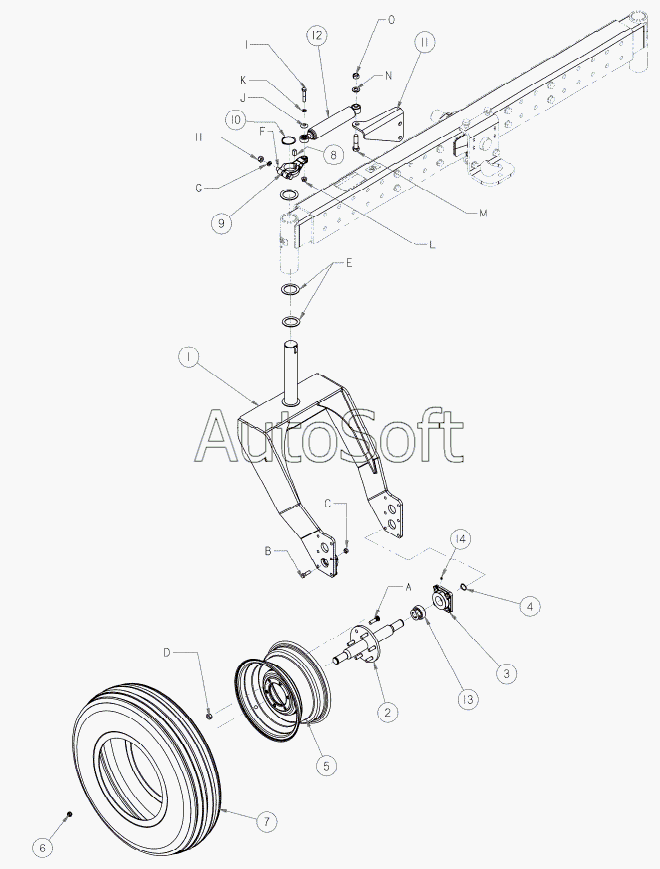

Каталог запасных частей к технике: MacDon-M100 (2008). CASTERS-FORKED 10 X 16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110598 | 1***8 | BRACKET-RH SHOCK MOUNT | |
| 110856 | 1***6 | JOINT – BALL for 110600 dampener | |
| B4641 | B***1 | KIT – FORKED CASTERS 10X16: Includes items marked | |
| 1 | 1***6 | CASTER WELDMENT | |
| 2 | 1***6 | SHAFT WELDMENT | |
| 3 | 1***0 | BEARING ASSEMBLY | |
| 4 | 1***3 | RING – RETAINING | |
| 5 | 1***7 | WHEEL | |
| 6 | 2***3 | STEM-TIRE VALVE ASSEMBLY #TR-415 | |
| 7 | 1***8 | TIRE 1000 X 16, F2 FRONT STEER, 8 PLY | |
| 8 | 1***6 | KEY | |
| 9 | 1***5 | ARM-ANTI SHIMMY MACHINED | |
| 10 | 3***3 | RING - EXT RETAINING | |
| 11 | 1***7 | BRACKET-LH SHOCK MOUNT | |
| 12 | 1***0 | DAMPENER-ANTI SHIMMY | |
| 13 | 2***6 | BEARING-BALL SPH OD CW LC 1 3/8 IN BORE | |
| 14 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 15 | 1***7 | PLATE – Bearing Cap | |
| 21 | 2***7 | BOLT - WHEEL (PRESS-IN) 9/16 NF X 53 LG | |
| 22 | 2***6 | BOLT - HH 1/2 NC X 2 LG GR 5 ZP | |
| 23 | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| 24 | 2***8 | NUT- WHEEL STUD 9/16 NF X 90° | |
| 25 | 1***4 | WASHER-HARDENED FLAT | |
| 26 | 2***6 | BOLT - HH 5/8 NC X 35 LG GR5 ZP | |
| 27 | 1***9 | WASHER-LOCK | |
| 28 | 1***6 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| 29 | 1***6 | BOLT-HH 1/2 NC X 25 LG GR 8 ZP | |
| 30 | 4***7 | WASHER - FORMED | |
| 31 | 1***8 | WASHER-LOCK | |
| 32 | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| 33 | 3***8 | BOLT - HH 3/4 NC X 30 LG GR5 ZP | |
| 34 | 1***9 | NUT - HEX LOCK DT 750-10UNC |
