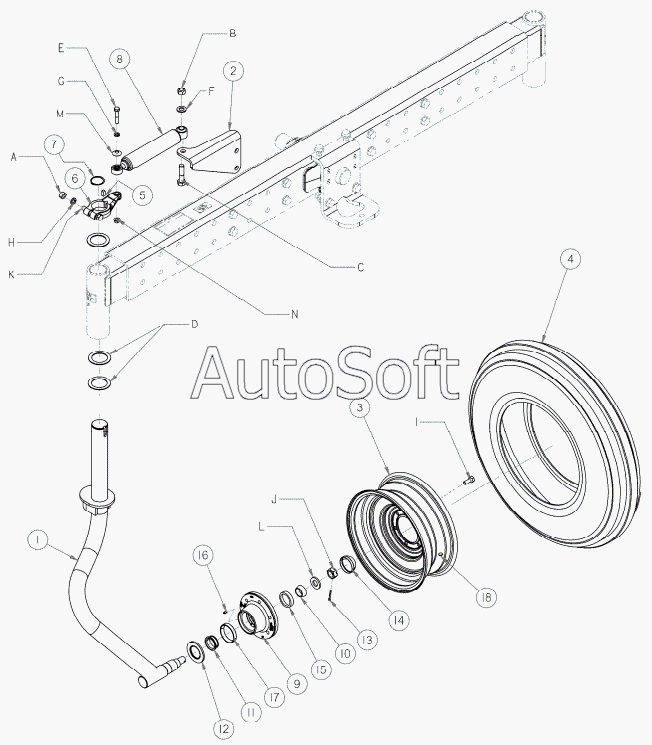

Каталог запасных частей к технике: MacDon-M100 (2008). CASTERS-FORMED 10 X 16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
21
22
23
24
25
26
27
28
29
30
31
32
33
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110598 | 1***8 | BRACKET-RH SHOCK MOUNT | |
| 110754 | 1***4 | CASTER-RH WELDMENT | |
| 110856 | 1***6 | JOINT – BALL for 110600 dampener | |
| B4643 | B***3 | KIT – FORMED CASTERS 10X16: Includes items marked | |
| 1 | 1***8 | CASTER - LH WELDT | |
| 2 | 1***7 | BRACKET-LH SHOCK MOUNT | |
| 3 | 1***7 | WHEEL | |
| 4 | 1***8 | TIRE 1000 X 16, F2 FRONT STEER, 8 PLY | |
| 5 | 1***6 | KEY | |
| 6 | 1***5 | ARM-ANTI SHIMMY MACHINED | |
| 7 | 3***3 | RING - EXT RETAINING | |
| 8 | 1***0 | DAMPENER-ANTI SHIMMY | |
| 9 | 1***6 | HUB C/W BEARING CUPS AND GREASE FITTING | |
| 10 | 3***2 | BEARING – CONE | |
| 11 | 1***7 | BEARING CONE ROLLER | |
| 12 | 1***8 | SEAL-GREASE | |
| 13 | 1***8 | PIN-COTTER 3/16 DIA X 15 ZP | |
| 14 | 1***0 | CAP-DUST | |
| 15 | 3***1 | CUP-OUTER | |
| 16 | 5***4 | FITTING | |
| 17 | 1***9 | CUP-INNER | |
| 18 | 2***3 | STEM-TIRE VALVE ASSEMBLY #TR-415 | |
| 21 | 1***6 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| 22 | 1***9 | NUT - HEX LOCK DT 750-10UNC | |
| 23 | 3***8 | BOLT - HH 3/4 NC X 30 LG GR5 ZP | |
| 24 | 1***4 | WASHER-HARDENED FLAT | |
| 25 | 1***6 | BOLT-HH 1/2 NC X 25 LG GR 8 ZP | |
| 26 | 1***1 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| 27 | 1***8 | WASHER-LOCK | |
| 28 | 1***9 | WASHER-LOCK | |
| 29 | 1***6 | BOLT - 90° WHEEL 9/16 NF X 175 OL | |
| 30 | 1***8 | NUT - HEX SLOTTED 100-14UNF | |
| 31 | 2***6 | BOLT - HH 5/8 NC X 35 LG GR5 ZP | |
| 32 | 3***4 | WASHER - FLAT | |
| 33 | 4***7 | WASHER - FORMED | |
| 35 | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
