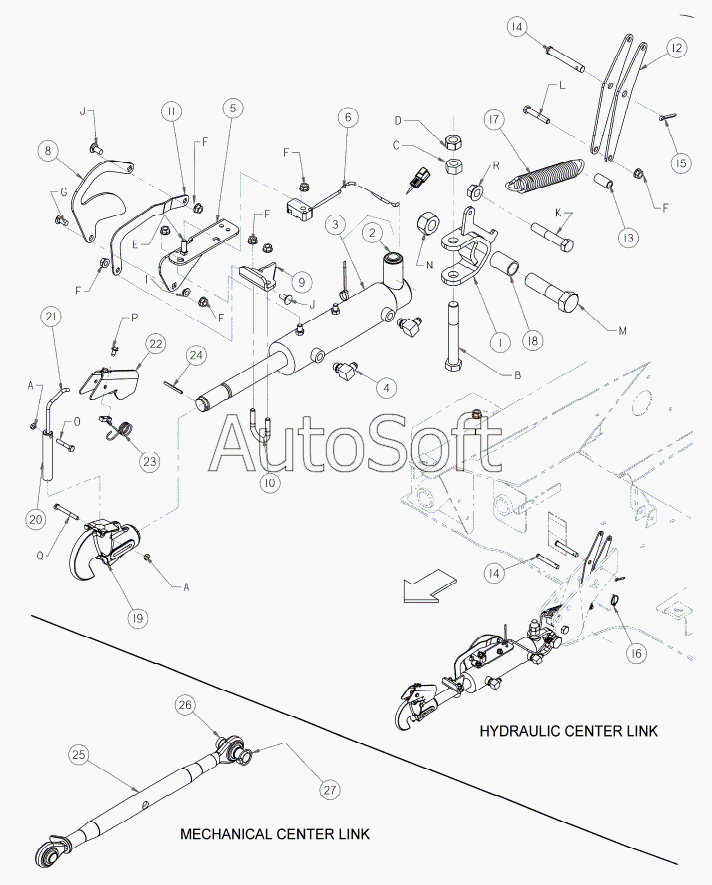

Каталог запасных частей к технике: MacDon-M100 (2008). CENTER LINK
47
23
24
25
26
27
41
41
42
43
44
45
46
46
46
46
46
46
22
49
50
50
51
52
53
55
54
56
57
58
11
1
2
3
4
5
6
8
9
10
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112625 | 1***5 | SEAL KIT - CYLINDER | |
| B4650 | B***0 | HYDRAULIC CENTER LINK | |
| B4665 | B***5 | MECHANICAL CENTER LINK | |
| 1 | 1***4 | CLEVIS-WELD'T | |
| 2 | 3***4 | BUSHING – RUBBER | |
| 3 | 1***6 | CYLINDER - CENTER LINK C/W BUSHING (ITEM 2) | |
| 4 | 3***2 | FITTING - ELBOW 90° HYD | |
| 5 | 1***6 | SUPPORT - TILT SENSOR | |
| 6 | 1***9 | SENSOR – ANALOG | |
| 8 | 1***1 | LINK - TILT SENSOR | |
| 9 | 1***1 | SUPPORT | |
| 10 | 1***3 | BOLT-U | |
| 11 | 1***3 | LINK - TILT SENSOR | |
| 12 | 1***8 | BAR-SPRING | |
| 13 | 1***5 | SPACER | |
| 14 | 1***7 | PIN – CLEVIS | |
| 15 | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 16 | 5***3 | PIN – LYNCH | |
| 17 | 9***3 | SPRING – EXTENSION | |
| 18 | 1***1 | SPACER- 125 OD X 10 ID | |
| 19 | 1***9 | HOOK ASSEMBLY, includes items 20-23 + hardware | |
| 20 | 1***8 | PIN- LOCK | |
| 21 | 1***6 | ROD-ACTUATOR | |
| 22 | 1***7 | LATCH-HANDLE | |
| 23 | 1***9 | SPRING-LATCH ASSEMBLY | |
| 24 | 1***3 | PIN-SPRING 3/16 DIA X 1 7/8 LG | |
| 25 | 1***9 | JOINT ASSEMBLY, mechanical center link | |
| 26 | 1***5 | PIN – CLEVIS | |
| 27 | 1***4 | PIN - LYNCH 3/16 X 1 9/16 IN | |
| 41 | 1***4 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| 42 | 3***9 | BOLT - HH 3/4 NC X 55 LG GR 5 ZP | |
| 43 | 1***3 | NUT - HEX 3/4 - 10 UNC GR 5 ZP | |
| 44 | 1***6 | NUT - HEX DT 750-10UNC | |
| 45 | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| 46 | 3***8 | Гайка | |
| 47 | 1***8 | Шайба | |
| 48 | 1***8 | BOLT - HH 3/8 NC X 55 LG GR 5 ZP | |
| 49 | 1***1 | WASHER-SHOULDER | |
| 50 | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| 51 | 2***6 | BOLT - HH 5/8 NC X 35 LG GR5 ZP | |
| 52 | 2***5 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| 53 | 3***7 | BOLT - HH 10 NC X 40 LG GR 5 ZP | |
| 54 | 2***4 | BOLT - HH 1/4 NC X 15 LG GR 5 ZP | |
| 55 | 1***2 | NUT - HEX LOCK DT 10-8UNC | |
| 56 | 2***5 | Винт | |
| 57 | 3***8 | BOLT - HH 1/4 NC X 225 LG GR 5 ZP | |
| 58 | 5***5 | Гайка |
