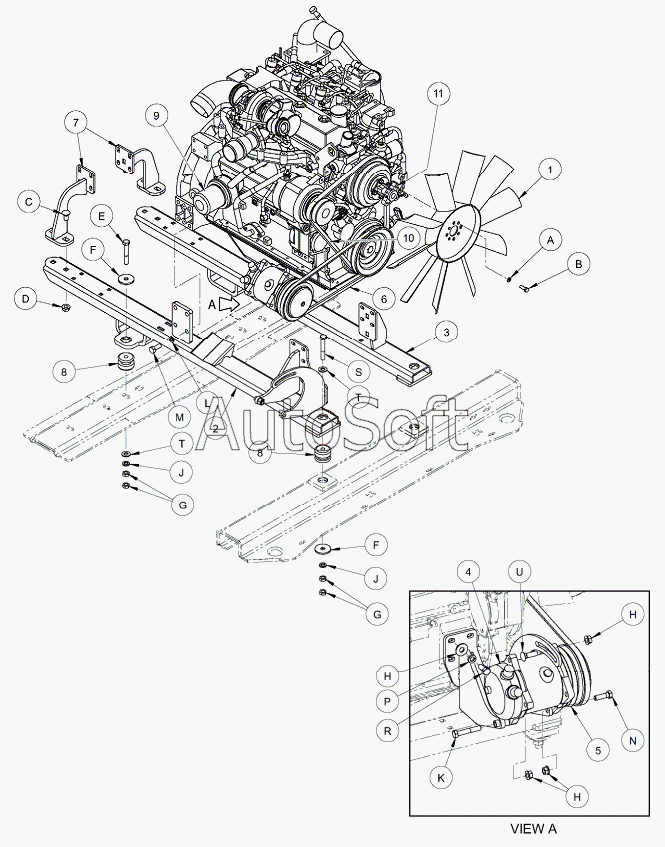

Каталог запасных частей к технике: MacDon-M100 (2008). ENGINE SUB ASSEMBLY
1
2
3
4
5
6
7
8
8
9
10
11
A
B
C
D
E
F
F
G
G
H
H
H
J
J
K
L
M
N
P
R
S
T
T
U
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | FAN 33 CUMMINS | |
| 10 | 1***8 | BELT – FAN | |
| 11 | 1***0 | SPACER | |
| 2 | 1***0 | RAIL-LH ENGINE SUPPORT WELDT | |
| 3 | 1***1 | RAIL-RH ENGINE SUPPORT | |
| 4 | 1***7 | COMPRESSOR | |
| 5 | 1***9 | CLUTCH | |
| 6 | 1***8 | BELT-V SAE 13A (A42) | |
| 7 | 1***3 | SUPPORT-PUMP WELDT | |
| 8 | 4***9 | INSULATOR | |
| 9 | 1***7 | FILTER – OIL | |
| A | 3***6 | WASHER - LOCK SPRING (M8) | |
| B | 1***2 | BOLT-HH M8 M8 X 125 X 25 LG ZN | |
| C | 2***6 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| D | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| E | 2***0 | BOLT - HH 1/2 NC X 30 LG GR 5 ZP | |
| F | 1***5 | WASHER - FLAT | |
| G | 2***6 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP | |
| H | 3***8 | Гайка | |
| J | 1***8 | WASHER-LOCK | |
| K | 2***5 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| L | 3***3 | WASHER-LOCK SPRING M12 ZP | |
| M | 3***0 | BOLT - HH M12 X 175 X 30 LG ZP | |
| N | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| P | 3***2 | WASHER-LOCK SPRING M10 ZP | |
| Q | 3***5 | WASHER-FLAT M10 ZP | |
| R | 3***7 | BOLT - HH M10 X 15 X 25 LG ZP | |
| S | 3***1 | BOLT - HH 1/2 NC X 325 LG GR 5 ZP | |
| T | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| U | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
