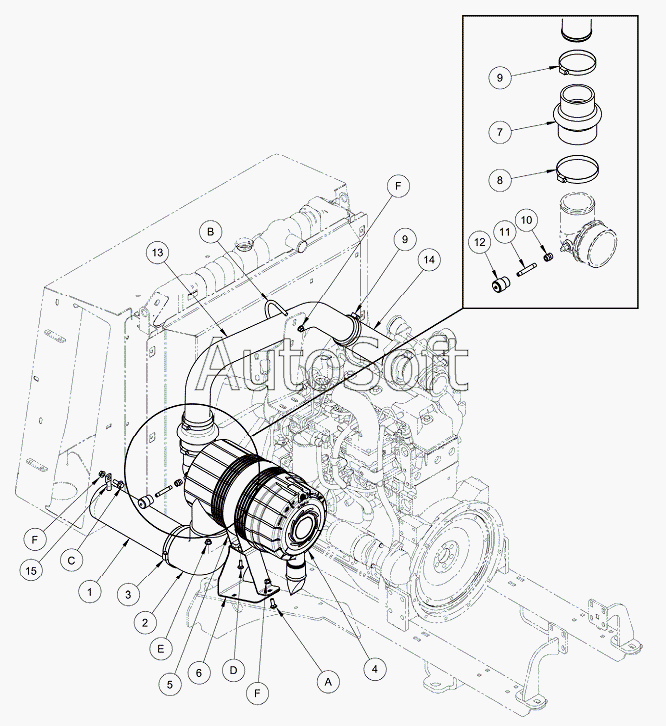

Каталог запасных частей к технике: MacDon-M100 (2008). ENGINE AIR INTAKE
1
2
3
4
112825
5
6
7
8
9
9
10
11
12
13
14
A
B
C
D
E
F
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112481 | 1***1 | BAND - AIR CLEANER SUPPORT | |
| 112687 | 1***7 | ELEMENT – PRIMARY | |
| 112688 | 1***8 | ELEMENT – SAFETY | |
| 112825 | 1***5 | VALVE – VACUATOR | |
| 1 | 1***2 | TUBE-AIR INTAKE (M100) | |
| 10 | 3***9 | FITTING-SHORT NIPPLE 1/8 NPT | |
| 11 | 3***5 | INDICATOR-SERVICE | |
| 12 | 1***3 | TUBE-CLEAN AIR INTAKE (M100) | |
| 13 | 1***9 | ELBOW-RUBBER (3" X 90°) | |
| 14 | 1***4 | RETAINER-PIN | |
| 2 | 1***0 | ELBOW-RUBBER (45" X 90°) | |
| 3 | 1***1 | CLAMP-HOSE (LINED) | |
| 4 | 1***6 | CLEANER-ENGINE AIR | |
| 5 | 1***9 | SUPPORT-AIR CLEANER (M100) | |
| 6 | 1***3 | CONNECTOR-REDUCER | |
| 7 | 1***4 | CLAMP-HOSE (LINED) | |
| 8 | 1***4 | CLAMP-HOSE (LINED) | |
| 9 | 3***7 | FITTING - UNION HYD FEMALE | |
| A | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| B | 4***5 | BOLT - U | |
| C | 2***7 | BOLT-HH SERR FACE 3/8 NC X 10 GR 5 ZP | |
| D | 2***2 | BOLT-RHSN 5/16 NC X 10 GR 5 ZP | |
| E | 1***0 | NUT-FLANGE DT SMTH FACE 5/16 NC GR 5 ZP | |
| F | 3***8 | Гайка |
