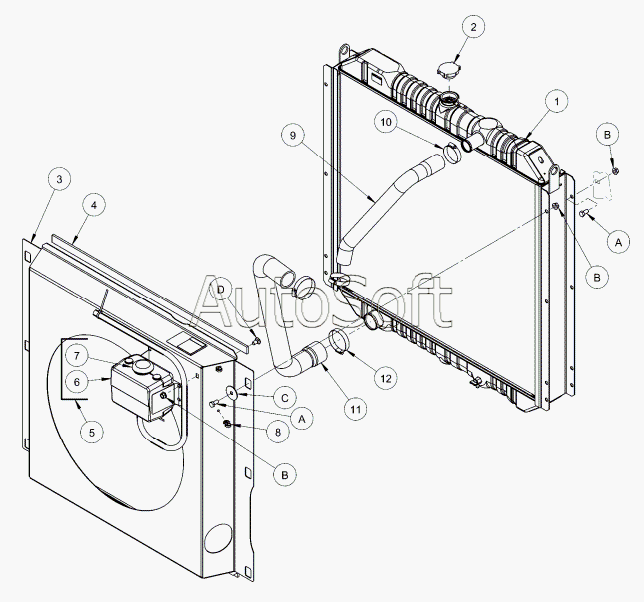

Каталог запасных частей к технике: MacDon-M100 (2008). RADIATOR
1
2
3
4
5
6
7
8
9
10
11
12
A
A
B
B
B
C
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | RADIATOR-M100 | |
| 10 | 1***8 | CLAMP-HOSE GEAR TYPE | |
| 11 | 1***0 | HOSE-LOWER RAD (M100) | |
| 12 | 2***5 | CLAMP-HOSE GEAR TYPE | |
| 13 | 2***2 | ANTI-FREEZE (1 LITRE) (NOT SHOWN) | |
| 2 | 1***4 | CAP-RADIATOR | |
| 3 | 1***1 | ASSY-FAN SHROUD C/W DECAL AND SEALS | |
| 4 | 1***2 | SEAL | |
| 5 | 1***7 | TANK-RADIATOR C/W DECAL | |
| 6 | 4***0 | TANK-COOLANT RECOVERY | |
| 7 | 1***1 | CAP – TANK | |
| 8 | 5***9 | CLIP-PLASTIC | |
| 9 | 1***9 | HOSE-UPPER RAD (M100) | |
| A | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| B | 3***8 | Гайка | |
| C | 3***5 | WASHER - FLAT | |
| D | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
