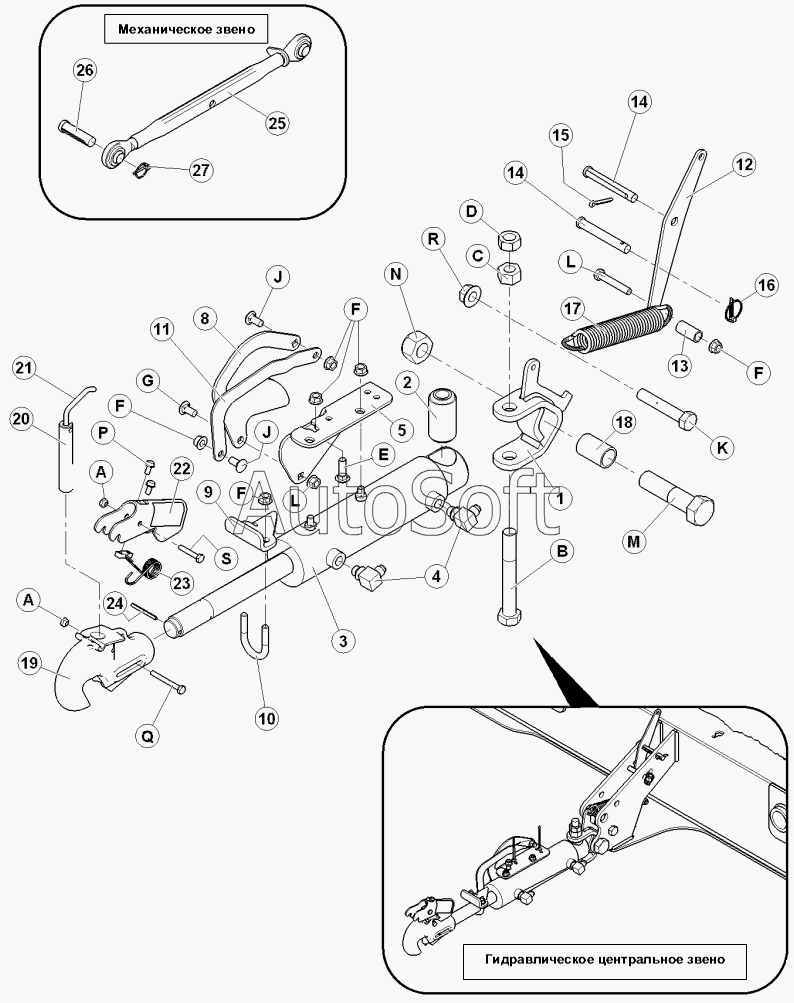

Каталог запасных частей к технике: MacDon-M105 (2011). Центральное звено
66
24
25
26
27
60
60
61
62
63
64
65
65
65
65
23
68
68
69
70
70
71
72
73
74
75
76
11
1
2
3
4
5
8
9
10
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112625 | 1***5 | SEAL KIT - CYLINDER | |
| B4650 | B***0 | HYDRAULIC CENTER LINK | |
| B4665 | B***5 | MECHANICAL CENTER LINK | |
| 1 | 1***4 | CLEVIS-WELD'T | |
| 2 | 3***4 | BUSHING – RUBBER | |
| 3 | 1***6 | CYLINDER - CENTER LINK C/W BUSHING (ITEM 2) | |
| 4 | 3***2 | FITTING - ELBOW 90° HYD | |
| 5 | 1***6 | SUPPORT - TILT SENSOR | |
| 6 | 1***7 | ДАТЧИК | |
| 8 | 1***1 | LINK - TILT SENSOR | |
| 9 | 1***1 | SUPPORT | |
| 10 | 1***3 | BOLT-U | |
| 11 | 1***3 | LINK - TILT SENSOR | |
| 12 | 1***8 | BAR-SPRING | |
| 13 | 1***5 | SPACER | |
| 14 | 1***7 | PIN – CLEVIS | |
| 15 | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 16 | 5***3 | PIN – LYNCH | |
| 17 | 9***3 | SPRING – EXTENSION | |
| 18 | 1***1 | SPACER- 125 OD X 10 ID | |
| 19 | 1***9 | HOOK ASSEMBLY, includes items 20-23 + hardware | |
| 20 | 1***8 | PIN- LOCK | |
| 21 | 1***6 | ROD-ACTUATOR | |
| 22 | 1***4 | ЗАМОК | |
| 23 | 1***9 | SPRING-LATCH ASSEMBLY | |
| 24 | 1***3 | PIN-SPRING 3/16 DIA X 1 7/8 LG | |
| 25 | 1***9 | JOINT ASSEMBLY, mechanical center link | |
| 26 | 1***5 | PIN – CLEVIS | |
| 27 | 1***4 | PIN - LYNCH 3/16 X 1 9/16 IN | |
| 28 | 1***6 | ШЛАНГ | |
| 29 | 1***5 | CLAMP - DOUBLE HOSE INSULATED | |
| 60 | 1***4 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| 61 | 3***9 | BOLT - HH 3/4 NC X 55 LG GR 5 ZP | |
| 62 | 1***3 | NUT - HEX 3/4 - 10 UNC GR 5 ZP | |
| 63 | 1***6 | NUT - HEX DT 750-10UNC | |
| 64 | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| 65 | 3***8 | Гайка | |
| 66 | 1***8 | Шайба | |
| 67 | 1***8 | BOLT - HH 3/8 NC X 55 LG GR 5 ZP | |
| 68 | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| 69 | 2***6 | BOLT - HH 5/8 NC X 35 LG GR5 ZP | |
| 70 | 2***5 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| 71 | 3***7 | BOLT - HH 10 NC X 40 LG GR 5 ZP | |
| 72 | 1***2 | NUT - HEX LOCK DT 10-8UNC | |
| 73 | 2***5 | Винт | |
| 74 | 3***8 | BOLT - HH 1/4 NC X 225 LG GR 5 ZP | |
| 75 | 5***5 | Гайка | |
| 76 | 2***4 | BOLT - HH 1/4 NC X 15 LG GR 5 ZP | |
| 77 | 1***1 | WASHER-SHOULDER |
