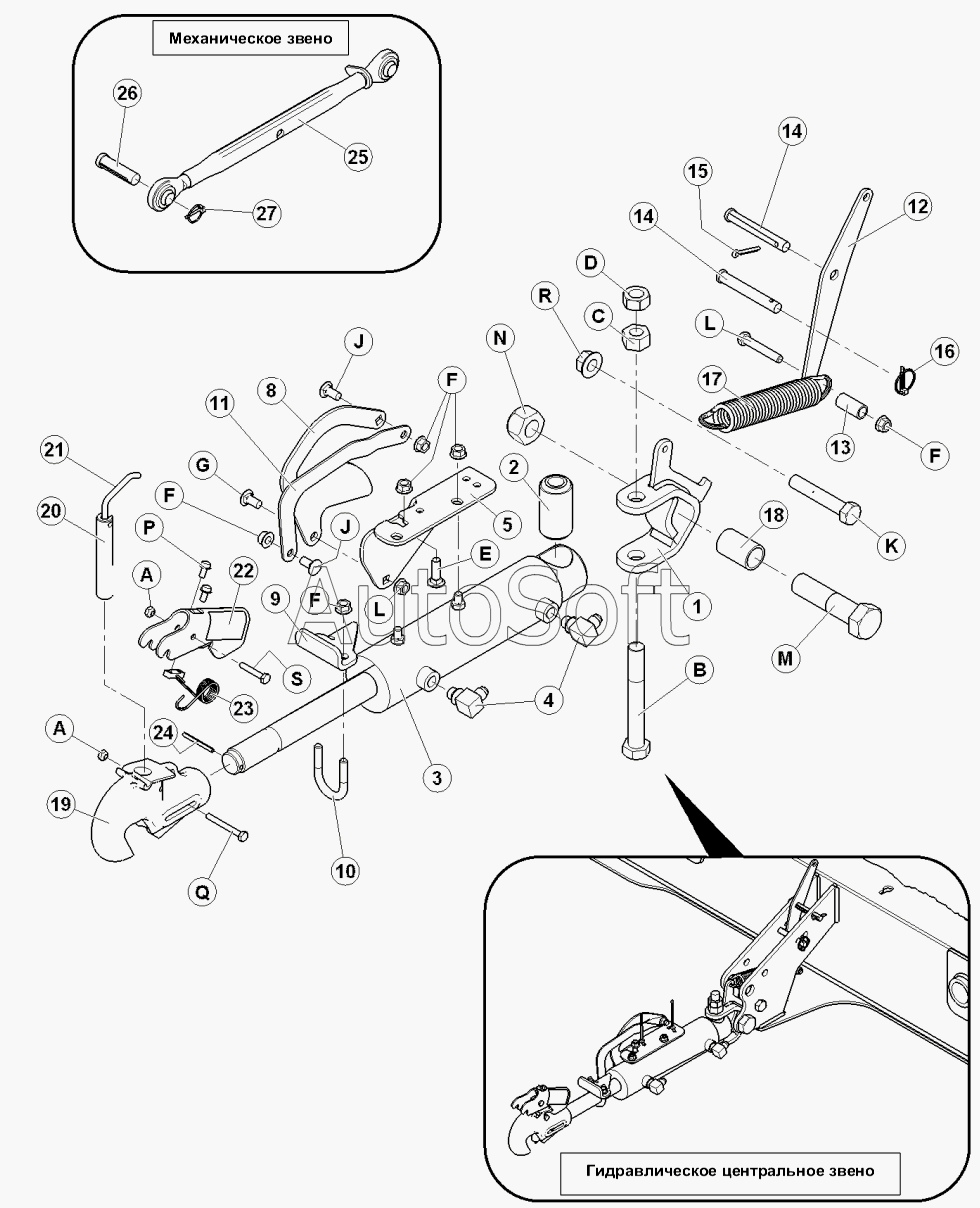

Каталог запасных частей к технике: MacDon-M155 (2010). Цилиндры системы подьема
24
25
26
27
18724
18724
30549
18593
102636
19966
30228
30228
30228
30228
18598
23
21863
21863
21406
20055
20055
30897
135172
21574
21055
30638
50225
11
1
2
3
4
5
8
9
10
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 102636 | 1***6 | NUT - HEX DT 750-10UNC | |
| 10948 | 1***8 | BOLT - HH 3/8 NC X 55 LG GR 5 ZP | |
| 112625 | 1***5 | SEAL KIT - CYLINDER | |
| 135172 | 1***2 | NUT - HEX LOCK DT 10-8UNC | |
| 135281 | 1***1 | WASHER-SHOULDER | |
| 135281 | 1***1 | WASHER-SHOULDER | |
| 18593 | 1***3 | NUT - HEX 3/4 - 10 UNC GR 5 ZP | |
| 18598 | 1***8 | Шайба | |
| 18724 | 1***4 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| 19966 | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| 20055 | 2***5 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| 21055 | 2***5 | Винт | |
| 21406 | 2***6 | BOLT - HH 5/8 NC X 35 LG GR5 ZP | |
| 21574 | 2***4 | BOLT - HH 1/4 NC X 15 LG GR 5 ZP | |
| 21574 | 2***4 | BOLT - HH 1/4 NC X 15 LG GR 5 ZP | |
| 21863 | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| 30228 | 3***8 | Гайка | |
| 30549 | 3***9 | BOLT - HH 3/4 NC X 55 LG GR 5 ZP | |
| 30638 | 3***8 | BOLT - HH 1/4 NC X 225 LG GR 5 ZP | |
| 30897 | 3***7 | BOLT - HH 10 NC X 40 LG GR 5 ZP | |
| 50225 | 5***5 | Гайка | |
| B4650 | B***0 | HYDRAULIC CENTER LINK | |
| B4665 | B***5 | MECHANICAL CENTER LINK | |
| 1 | 1***4 | CLEVIS-WELD'T | |
| 2 | 3***4 | BUSHING – RUBBER | |
| 3 | 1***6 | CYLINDER - CENTER LINK C/W BUSHING (ITEM 2) | |
| 4 | 3***2 | FITTING - ELBOW 90° HYD | |
| 5 | 1***6 | SUPPORT - TILT SENSOR | |
| 6 | 1***7 | ДАТЧИК | |
| 8 | 1***1 | LINK - TILT SENSOR | |
| 9 | 1***1 | SUPPORT | |
| 10 | 1***3 | BOLT-U | |
| 11 | 1***3 | LINK - TILT SENSOR | |
| 12 | 1***8 | BAR-SPRING | |
| 13 | 1***5 | SPACER | |
| 14 | 1***7 | PIN – CLEVIS | |
| 15 | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 16 | 5***3 | PIN – LYNCH | |
| 17 | 9***3 | SPRING – EXTENSION | |
| 18 | 1***1 | SPACER- 125 OD X 10 ID | |
| 19 | 1***9 | HOOK ASSEMBLY, includes items 20-23 + hardware | |
| 20 | 1***8 | PIN- LOCK | |
| 21 | 1***6 | ROD-ACTUATOR | |
| 22 | 1***4 | ЗАМОК | |
| 23 | 1***9 | SPRING-LATCH ASSEMBLY | |
| 24 | 1***3 | PIN-SPRING 3/16 DIA X 1 7/8 LG | |
| 25 | 1***9 | JOINT ASSEMBLY, mechanical center link | |
| 26 | 1***5 | PIN – CLEVIS | |
| 27 | 1***4 | PIN - LYNCH 3/16 X 1 9/16 IN |
