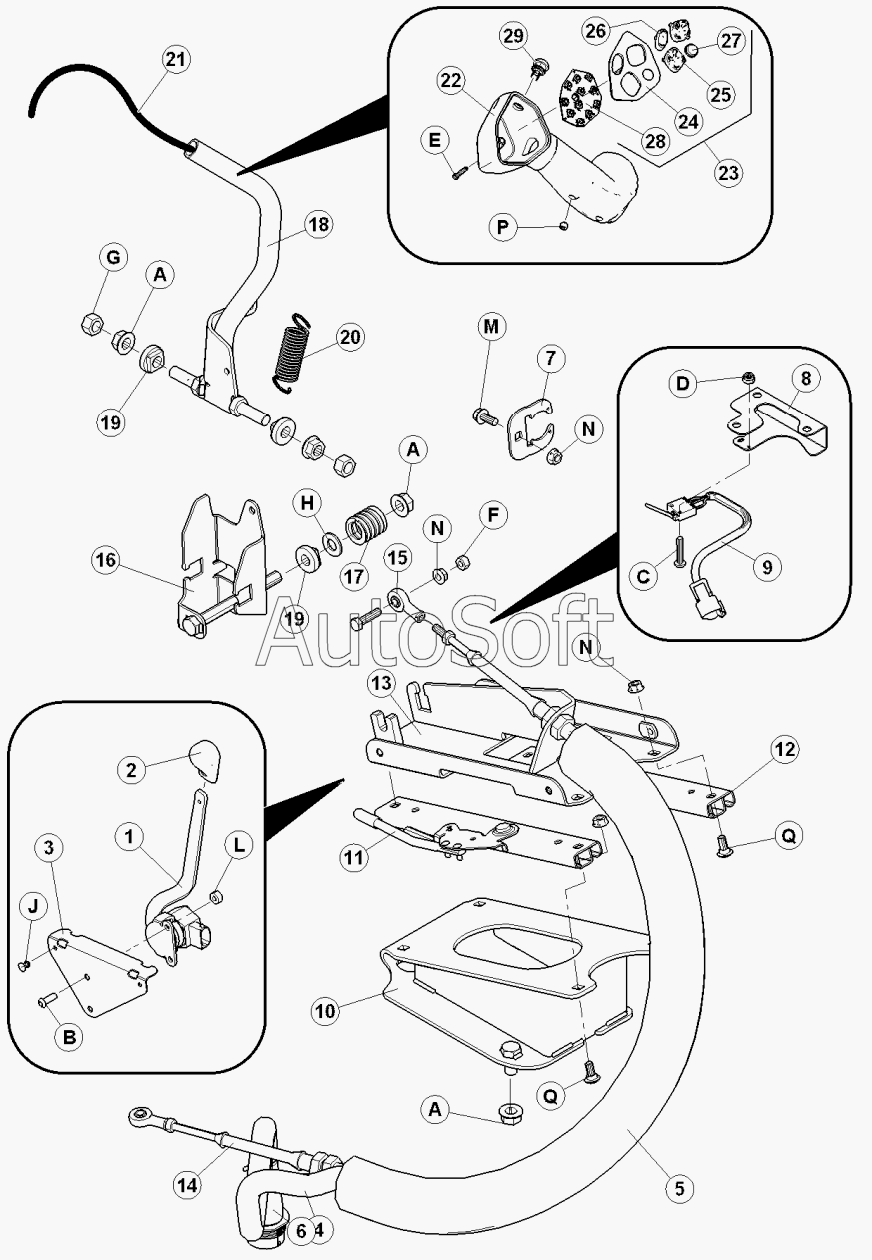

Каталог запасных частей к технике: MacDon-M155 (2010). Рычаг наземной скорости и кабели
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
A
A
A
B
C
D
E
F
G
Н
J
L
M
N
N
N
P
Q
Q
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | РЫЧАГ КОНТРОЛЯ ГАЗА C РУЧКОЙ | |
| 10 | 1***4 | ОПОРА | |
| 11 | 1***0 | РЕЙКА | |
| 12 | 1***1 | РЕЙКА | |
| 13 | 1***8 | ОПОРА | |
| 14 | 1***8 | КАБЕЛЬ | |
| 15 | 1***2 | СОЕДИНЕНИЕ | |
| 16 | 1***6 | ШВЕЛЛЕР | |
| 17 | 2***0 | SPRING – COMPRESSION | |
| 18 | 1***5 | РЫЧАГ | |
| 19 | 1***0 | BUSHING – PLASTIC | |
| 2 | 1***5 | KNOB (COMES WITH 160179 – ITEM 9) | |
| 20 | 2***1 | SPRING – EXTENSION | |
| 21 | 1***1 | ПРОВОДКА | |
| 22 | 1***8 | РУЧКА | |
| 23 | 1***4 | PLATE-FACE ASSEMBLY | |
| 24 | 1***2 | PLATE - SPEED STICK FACE | |
| 25 | 1***6 | KNOB - 4 WAY SWITCH | |
| 26 | 1***7 | KNOB - 2 WAY SWITCH | |
| 27 | 1***8 | KNOB - 1 WAY SWITCH | |
| 28 | П***А | ПЛАТА | |
| 29 | 1***4 | ДАТЧИК | |
| 3 | 1***8 | ОПОРА | |
| 4 | 1***2 | ПРОВОДКА | |
| 5 | 1***4 | КОЖУХ | |
| 6 | 1***2 | ОПОРА | |
| 7 | 1***3 | ЗАЖИМ заглушка диагностик | |
| 8 | 1***4 | ОПОРА | |
| 9 | 1***9 | ПЕРЕКЛЮЧАТЕЛЬ | |
| A | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| B | 1***9 | ЗАКЛЕПКА | |
| C | 1***8 | ВИНТ | |
| D | 1***9 | NUT-NYLOC | |
| E | 4***8 | SCREW-PHIL FL CSK HD #8 X 1 1/4" LG ZP | |
| F | 1***9 | 5/16 UNC HEX NUT PLATED | |
| G | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| J | 1***4 | SCREW - HEX SOCKET BUTTON HD | |
| K | 2***6 | БОЛТ | |
| L | 1***8 | NUT - HEX 1/4 - 20 UNC GR 5 ZP | |
| M | 3***8 | BOLT -HH FLG (SERR FACE) 5/16 NC X 075 GR 5 ZP | |
| N | 3***0 | Гайка | |
| P | 3***2 | SCREW-SET HEX SOC CUP PT 5/16 NC X 1/4 LG | |
| Q | 2***1 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP | |
| Н | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
