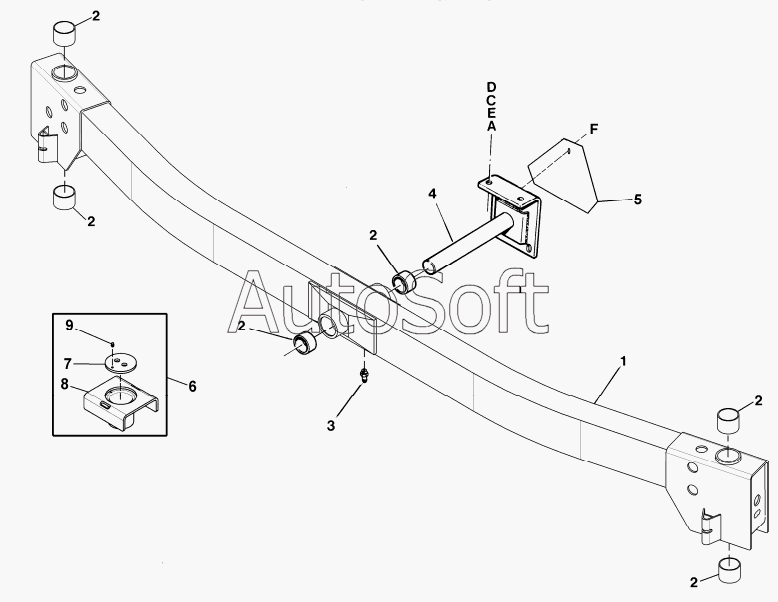

Каталог запасных частей к технике: MacDon-9250 (2010). WALKING BEAM AND PIVOT
1
2
2
2
2
2
2
3
4
5
6
7
8
9
A
C
D
E
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 107550 | 1***0 | BEAM | |
| 1 | 4***9 | BEAM | |
| 2 | 1***1 | BUSHING – SLEEVE | |
| 3 | 7***6 | FITTING - LUBRICATION 1/4 -28 TAPER THD | |
| 4 | 4***2 | PIVOT | |
| 5 | 2***2 | REFLECTOR | |
| 6 | 1***3 | KIT | |
| 7 | 1***2 | DISC | |
| 8 | 1***1 | BUSHING | |
| 9 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| A | 1***7 | БОЛТ | |
| C | 1***0 | ШАЙБА | |
| D | 1***3 | NUT - HEX 3/4 - 10 UNC GR 5 ZP | |
| E | 1***1 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| F | 2***5 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
