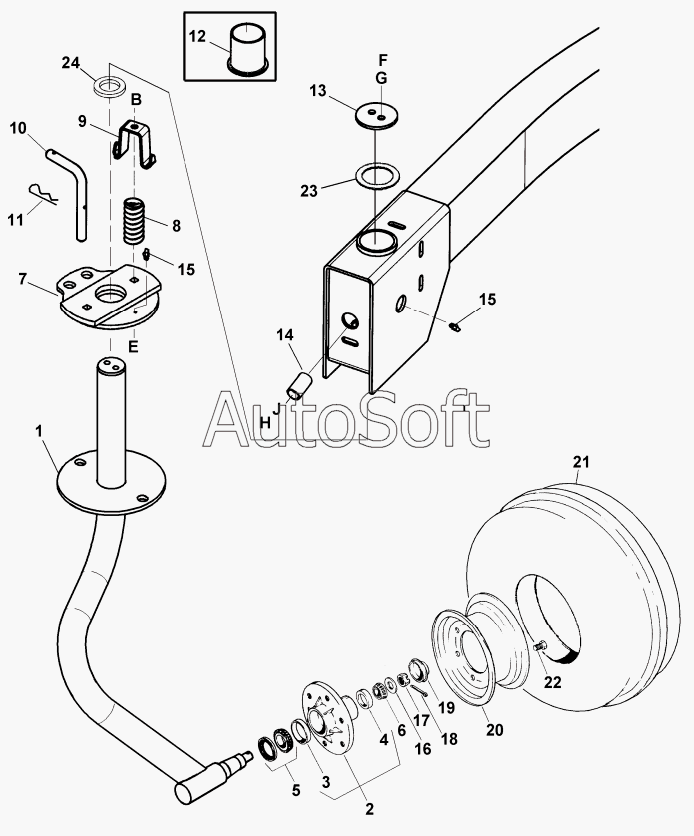

Каталог запасных частей к технике: MacDon-9250 (2010). 9352/4952/2952/8152 (INCLUDING “i” AND “c” MODEL) TRACTORS FORMED CASTERS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
B
E
F
G
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112428 | 1***8 | CASTER | |
| 112442 | 1***2 | TUBE-INNER TIRE | |
| 1 | 1***3 | CASTER | |
| 10 | 1***6 | PIN | |
| 11 | 1***5 | PIN - HAIR | |
| 12 | 1***4 | TUBE | |
| 13 | 1***5 | DISK | |
| 14 | 1***8 | SPACER | |
| 15 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 16 | 2***0 | WASHER - HARDENED | |
| 17 | 5***2 | ГАЙКА | |
| 18 | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 19 | 3***0 | КРЫШКА | |
| 2 | 4***2 | СТУПИЦА | |
| 20 | 1***8 | WHEEL-16 X 6 LB | |
| 21 | 1***1 | TIRE-750-16 6 PLY CW INNER TUBE | |
| 22 | 1***6 | BOLT - 90° WHEEL 9/16 NF X 175 OL | |
| 23 | 1***4 | WASHER-HARDENED FLAT | |
| 24 | 1***1 | SEAL | |
| 3 | 3***6 | МАНЖЕТА | |
| 4 | 7***0 | МАНЖЕТА | |
| 5 | 3***7 | ПОДШИПНИК | |
| 6 | 2***6 | ПОДШИПНИК | |
| 7 | 1***8 | PLATE | |
| 8 | 1***3 | SPRING | |
| 9 | 1***1 | BRACKET | |
| B | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| E | 1***1 | BOLT | |
| F | 2***5 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| G | 1***8 | WASHER-LOCK | |
| H | 3***9 | БОЛТ | |
| J | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
