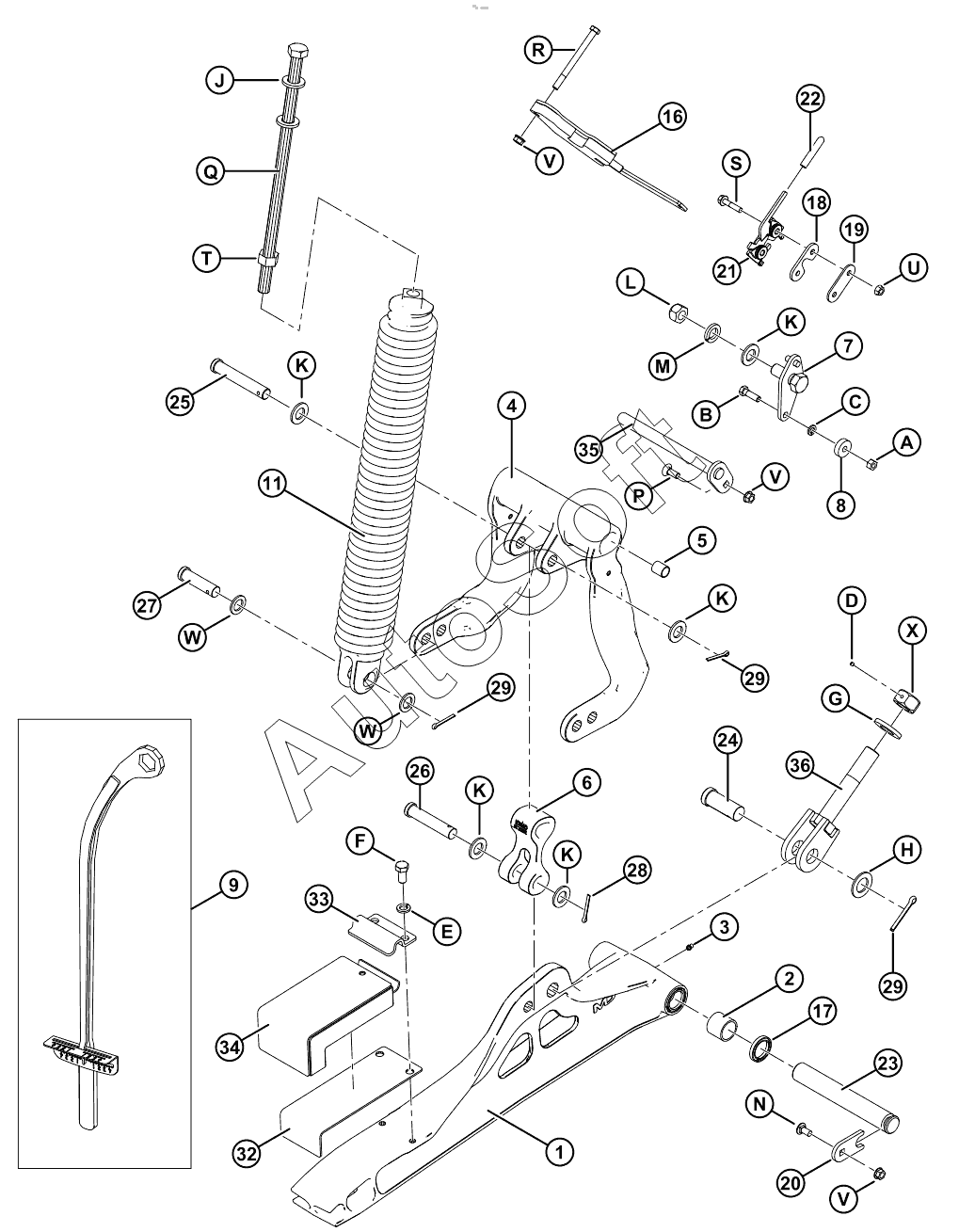

Каталог запасных частей к технике: MacDon-CA25 (2016). Механизм системы флотации и компоненты
1
2
3
4
5
6
7
8
9
11
11
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
29
32
33
34
34
35
36
A
B
C
D
E
F
G
H
J
K
K
K
K
K
L
M
N
P
Q
R
S
T
U
V
V
V
W
W
X
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Звено | |
| 11 | 1***1 | Пружина | |
| 11 | 1***5 | Пружина | |
| 16 | 1***8 | Ручка | |
| 16 | 1***9 | Ручка | |
| 17 | 1***2 | САЛЬНИК | |
| 18 | 1***2 | Штанга | |
| 19 | 1***3 | Штанга | |
| 2 | 1***0 | ПОДШИПНИК | |
| 20 | 1***2 | Пластина | |
| 21 | 1***2 | ASSY-LH STIRRUP LATCH | |
| 21 | 1***3 | ASSY-RH STIRRUP LATCH | |
| 22 | 1***7 | COVER-SOFTEX GRIP | |
| 23 | 1***0 | Штифт | |
| 24 | 1***2 | Штифт | |
| 25 | 1***1 | Штифт | |
| 26 | 2***2 | ПАЛЕЦ | |
| 27 | 3***3 | Штифт | |
| 28 | 1***8 | PIN-COTTER 3/16 DIA X 15 ZP | |
| 29 | 1***9 | ПАЛЕЦ | |
| 3 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 32 | 1***5 | Пластина | |
| 33 | 1***6 | Зажим | |
| 34 | 1***9 | Узел | |
| 34 | 1***5 | Блок в сборе | |
| 35 | 1***4 | Штифт | |
| 36 | 2***9 | Болт | |
| 4 | 1***9 | Рычаг | |
| 5 | 1***1 | ВТУЛКА | |
| 6 | 1***4 | Звено | |
| 7 | 1***4 | Шарнир | |
| 8 | 1***7 | ПОДШИПНИК | |
| 9 | 2***6 | Инструмент | |
| A | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| B | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| C | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| D | 1***6 | Винт | |
| E | 1***8 | WASHER-LOCK | |
| F | 2***5 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| G | 3***4 | WASHER - FLAT | |
| H | 1***3 | Шайба | |
| J | 2***0 | WASHER - HARDENED | |
| K | 1***1 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| L | 1***9 | NUT - HEX LOCK DT 750-10UNC | |
| M | 1***0 | ШАЙБА | |
| N | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| P | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| Q | 1***3 | Болт | |
| R | 3***0 | BOLT - HH 3/8 NC X 45 LG GR 5 ZP | |
| S | 1***7 | Болт | |
| T | 1***3 | NUT - HEX 3/4 - 10 UNC GR 5 ZP | |
| U | 3***0 | Гайка | |
| V | 3***8 | Гайка | |
| W | 1***9 | Шайба | |
| X | 1***7 | Гайка |
