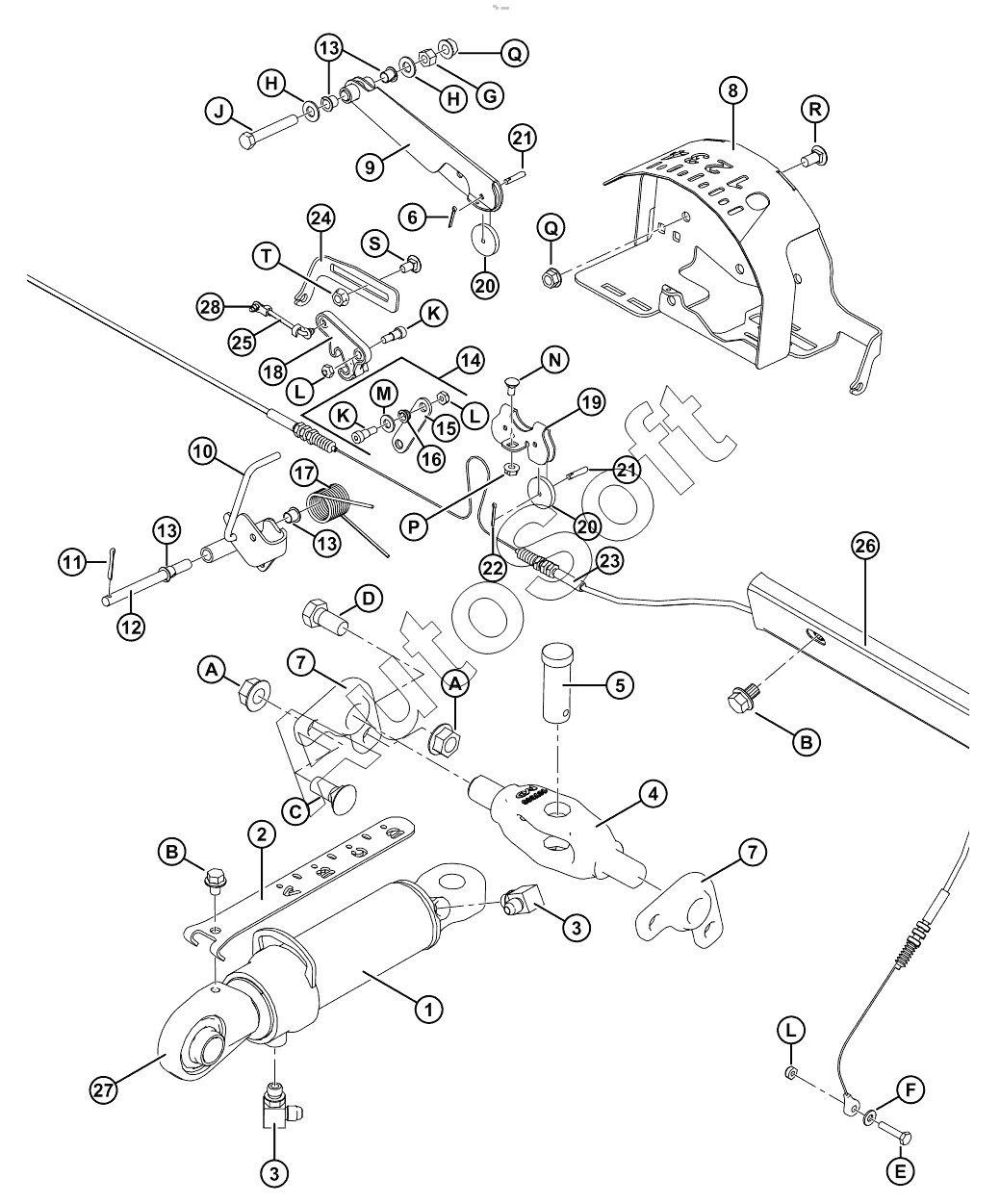

Каталог запасных частей к технике: MacDon-CA25 (2016). Гидравлическое центральное соединение с индикаторами угла атаки жатки и флотации
1
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
A
A
B
B
C
D
E
F
G
H
H
J
K
K
L
L
L
M
N
P
Q
Q
R
S
T
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Комплект уплотнения | |
| 1 | 1***1 | Цилиндр | |
| 10 | 1***5 | Индикатор | |
| 11 | 1***5 | ШПИЛЬКА | |
| 12 | 1***9 | Штифт | |
| 13 | 4***9 | BUSHING | |
| 14 | 1***4 | Механизм индикатора в сборе | |
| 15 | 1***9 | Звено | |
| 16 | 1***9 | Втулка | |
| 17 | 1***3 | Пружина | |
| 18 | 1***4 | Рычаг | |
| 19 | 1***8 | Опора | |
| 2 | 1***7 | Индикатор угла атаки жатки | |
| 20 | 1***3 | Ролик | |
| 21 | 1***1 | Штифт | |
| 22 | 1***4 | PIN-COTTER 3/32 DIA X 3/4 ZP | |
| 23 | 1***8 | Кабель | |
| 24 | 1***3 | Опора | |
| 25 | 1***3 | Тяга | |
| 26 | 1***9 | Держатель | |
| 27 | 1***2 | Проушина | |
| 28 | 1***2 | Фиксатор пластиковый | |
| 3 | 3***2 | FITTING - ELBOW 90° HYD | |
| 4 | 1***0 | Шарнир | |
| 5 | 1***5 | Штифт | |
| 6 | 1***9 | ПАЛЕЦ | |
| 7 | 1***0 | Кронштейн | |
| 8 | 1***1 | Индикатор флотации | |
| 9 | 1***5 | Рычаг | |
| A | 5***5 | Гайка | |
| B | 3***3 | БОЛТ | |
| C | 1***3 | БОЛТ | |
| D | 2***5 | БОЛТ | |
| E | 3***2 | BOLT - HH 1/4 NC X 125 LG GR 5 ZP | |
| F | 1***6 | WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP | |
| G | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| H | 1***8 | Шайба | |
| J | 2***2 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP | |
| K | 1***3 | Болт | |
| L | 1***4 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| M | 1***7 | ШАЙБА | |
| N | 2***6 | BOLT - RHSN 1/4 NC X 05 GR 5 ZP | |
| P | 1***8 | ГАЙКА | |
| Q | 3***8 | Гайка | |
| R | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| S | 1***5 | Болт | |
| T | 3***0 | Гайка |
