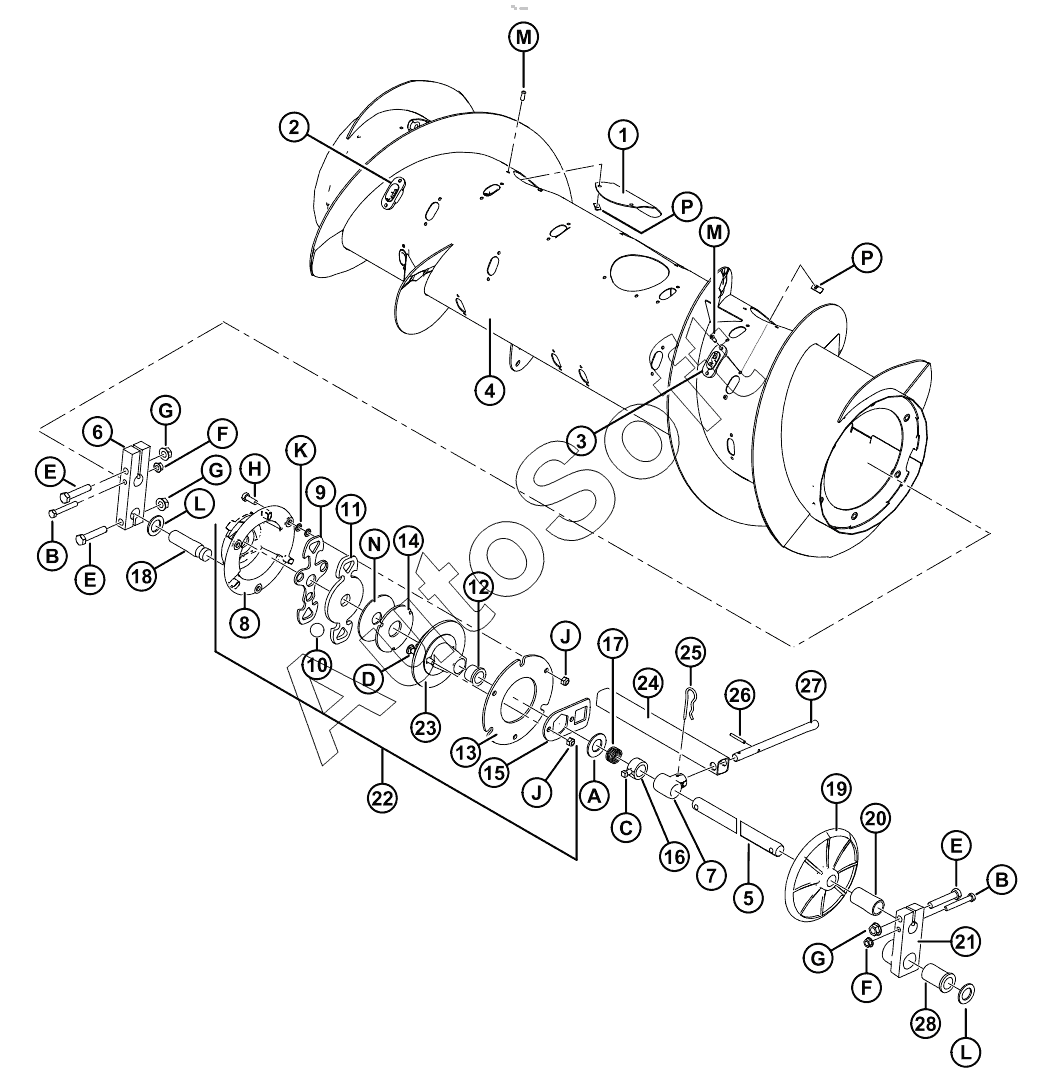

Каталог запасных частей к технике: MacDon-CA25 (2016). Внутренние компоненты шнека
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
A
B
B
C
D
E
E
E
F
F
G
G
G
H
J
J
K
L
L
M
M
N
P
P
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114382 | 1***2 | Комплект | |
| 133490 | 1***0 | Комплект шнека в сборе | |
| 276797 | 2***7 | Комплект | |
| 1 | 1***7 | Крышка | |
| 10 | 1***9 | Шар | |
| 11 | 1***5 | Рычаг | |
| 12 | 1***7 | Втулка | |
| 13 | 1***0 | Диск | |
| 14 | 1***9 | Пластина | |
| 15 | 1***6 | Штанга | |
| 16 | 1***2 | Втулка | |
| 17 | 1***3 | Пружина | |
| 18 | 1***5 | Штифт | |
| 19 | 1***5 | Диск | |
| 2 | 1***1 | Направляющая | |
| 20 | 1***9 | Распорная трубка | |
| 21 | 1***6 | Блок шарнира | |
| 22 | 1***7 | Муфта в сборе | |
| 23 | 1***3 | Тормоз | |
| 24 | 1***3 | Трубка | |
| 25 | 1***0 | PIN | |
| 26 | 7***2 | ПАЛЕЦ | |
| 27 | 2***8 | Палец в сборе | |
| 28 | 1***9 | Втулка | |
| 3 | 1***7 | Заглушка | |
| 4 | 1***0 | Барабан | |
| 5 | 1***0 | Вал | |
| 6 | 1***9 | Блок | |
| 7 | 1***5 | Втулка | |
| 8 | 1***3 | Корпус | |
| 9 | 1***4 | Пластина | |
| A | 1***2 | Шайба | |
| B | 2***2 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP | |
| C | 2***8 | SCREW | |
| D | 2***8 | БОЛТ | |
| E | 2***0 | BOLT | |
| F | 3***8 | Гайка | |
| G | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| H | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| J | 1***9 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| K | 1***1 | WASHER - FLAT | |
| L | 1***3 | Шайба | |
| M | 1***4 | SCREW - HEX SOCKET BUTTON HD | |
| N | 1***9 | Шайба | |
| P | 1***2 | Гайка |
