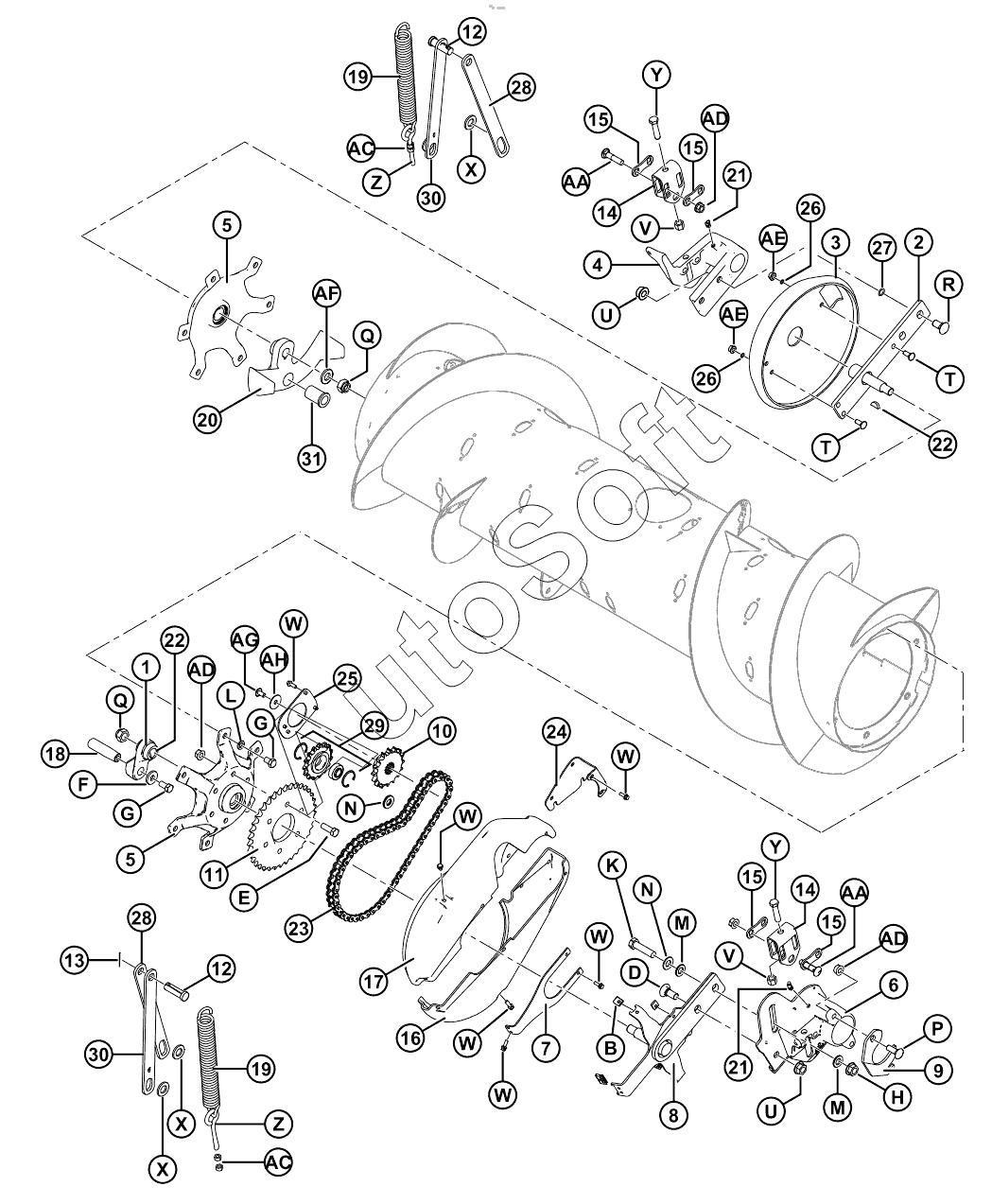

Каталог запасных частей к технике: MacDon-CA25 (2016). Шнек в сборе
1
2
3
4
5
5
5
5
5
5
6
7
8
9
10
11
12
12
13
13
14
15
15
15
15
16
17
18
19
19
20
21
21
22
22
23
24
25
26
26
27
28
28
29
29
29
30
30
31
B
D
E
F
G
G
H
K
L
M
M
N
N
P
Q
Q
R
T
T
U
U
V
V
W
W
W
W
W
W
X
X
X
Y
Y
Z
Z
AA
AA
AC
AC
AD
AD
AD
AE
AE
AF
AG
AH
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Рычаг | |
| 10 | 1***1 | Звездочка | |
| 11 | 1***3 | Звездочка | |
| 12 | 1***6 | ПАЛЕЦ | |
| 13 | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 14 | 1***7 | Кронштейн | |
| 15 | 1***8 | Проставка | |
| 16 | 2***0 | Крышка | |
| 17 | 2***8 | Крышка | |
| 18 | 1***9 | Штифт | |
| 19 | 2***6 | Пружина | |
| 2 | 1***7 | Опора | |
| 20 | 1***4 | Стопор | |
| 21 | 2***1 | ФИТИНГ | |
| 22 | 2***9 | Шпонка сегментная | |
| 23 | 2***7 | Цепь | |
| 24 | 2***2 | Пластина | |
| 25 | 2***0 | Пластина | |
| 26 | 1***7 | Уплотнительное кольцо | |
| 27 | 5***3 | Уплотнительное кольцо | |
| 28 | 1***0 | Штанга | |
| 29 | 7***5 | Кольцо | |
| 29 | 9***3 | Подшипник | |
| 29 | 9***3 | Звездочка | |
| 3 | 1***8 | Крышка | |
| 30 | 1***1 | Штанга | |
| 31 | 1***9 | Втулка | |
| 4 | 1***3 | Шарнир | |
| 5 | 1***7 | Подшипник | |
| 5 | 1***4 | Ступица | |
| 5 | 2***5 | Кольцо | |
| 6 | 2***1 | Шарнир | |
| 7 | 1***9 | Фиксатор | |
| 8 | 1***0 | Рычаг | |
| 9 | 1***0 | Хомут | |
| A | 3***5 | БОЛТ | |
| AA | 3***7 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP | |
| AB | 1***9 | Шайба | |
| AC | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| AD | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| AE | 3***8 | Гайка | |
| AF | 1***5 | Шайба | |
| AG | 1***7 | ВИНТ | |
| AH | 1***3 | Шайба | |
| B | 1***8 | Гайка | |
| C | 2***0 | БОЛТ | |
| D | 1***3 | БОЛТ | |
| E | 1***3 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| F | 4***1 | WASHER - FLAT | |
| G | 2***5 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| H | 1***7 | Гайка | |
| K | 2***9 | Болт | |
| L | 1***8 | WASHER-LOCK | |
| M | 1***8 | Шайба | |
| N | 1***0 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP | |
| P | 2***9 | BOLT | |
| Q | 1***9 | NUT - HEX LOCK DT 750-16UNF | |
| R | 1***2 | БОЛТ | |
| S | 1***2 | Гайка | |
| T | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| U | 5***5 | Гайка | |
| V | 2***9 | NUT - HEX LOCK 500-13UNC | |
| W | 2***6 | БОЛТ | |
| X | 1***0 | ШАЙБА | |
| Y | 3***3 | БОЛТ | |
| Z | 2***6 | Болт |
