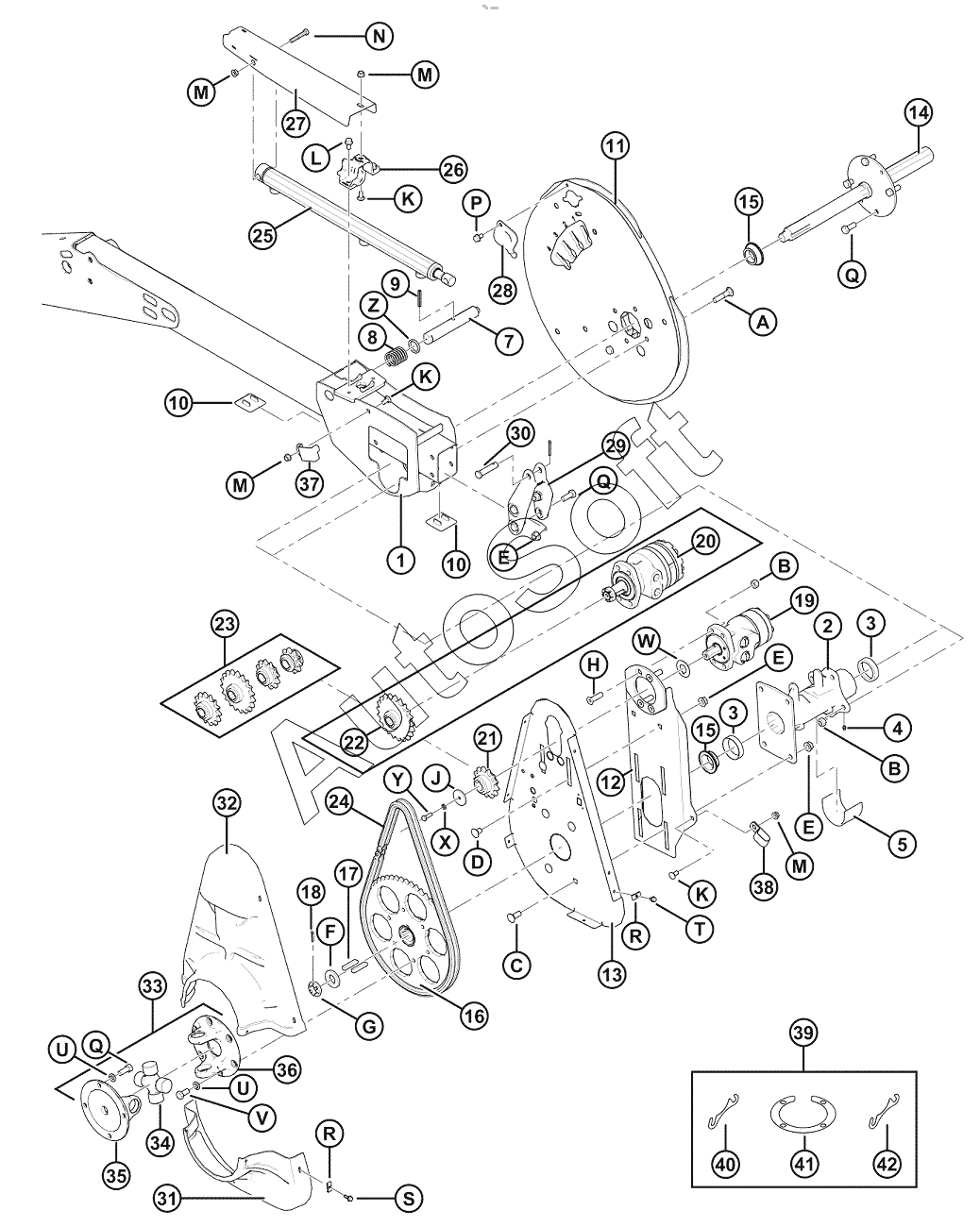

Каталог запасных частей к технике: MacDon-D65 (2016). Компоненты мотовила - центральный рычаг, сдвоенное мотовило
1
2
3
3
4
5
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
19
19
20
20
21
22
23
23
23
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
A
B
B
C
D
E
E
E
F
G
H
J
K
K
K
K
K
K
K
K
L
M
M
M
M
N
P
Q
Q
Q
R
R
S
T
U
U
V
W
X
Y
Z
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1113 | 1***3 | KEY | |
| 1 | 1***0 | Опора | |
| 10 | 1***6 | ПРОКЛАДКА | |
| 11 | 2***6 | Комплект | |
| 12 | 1***0 | Сварное крепление гидромотора | |
| 13 | 1***2 | ОПОРА | |
| 14 | 1***1 | ВАЛ СВАРНОЙ | |
| 15 | 1***3 | ПОДШИПНИК | |
| 16 | 1***7 | ЗВЕЗДОЧКА | |
| 16 | 1***1 | ЗВЕЗДОЧКА | |
| 17 | 1***1 | ШПОНКА | |
| 18 | 1***7 | PIN | |
| 19 | 1***2 | МОТОР | |
| 19 | 1***3 | САЛЬНИК КОМПЛЕКТ | |
| 2 | 1***7 | Ступица привода мотовила с крышкой подшипника | |
| 20 | 2***8 | Мотор | |
| 20 | 2***9 | Комплект уплотнения | |
| 21 | 1***6 | ЗВЕЗДОЧКА | |
| 22 | 1***4 | ЗВЕЗДОЧКА | |
| 23 | 1***8 | ЗВЕЗДОЧКА | |
| 23 | 1***0 | ЗВЕЗДОЧКА | |
| 23 | 1***6 | ЗВЕЗДОЧКА | |
| 23 | 1***0 | ЗВЕЗДОЧКА | |
| 23 | 2***6 | Звездочка | |
| 24 | 1***5 | ЦЕПЬ | |
| 25 | 1***5 | САЛЬНИК КОМПЛЕКТ | |
| 25 | 1***3 | Цилиндр | |
| 26 | 1***5 | Отливка | |
| 27 | 1***6 | Щиток | |
| 28 | 1***6 | КРЫШКА | |
| 29 | 1***5 | Отливка | |
| 3 | 1***4 | ПОДШИПНИК | |
| 30 | 1***5 | Штифт | |
| 31 | 1***8 | Щиток | |
| 32 | 1***7 | Щиток | |
| 33 | 1***1 | U-СОЕДИНЕНИЕ | |
| 34 | 1***5 | УНИВЕРСАЛЬНОЕ ПЕРЕКР. СОЕДИНЕНИЕ | |
| 35 | 1***6 | ФЛАНЦ. ВИЛКА | |
| 36 | 1***7 | ФЛАНЦ. ВИЛКА | |
| 37 | 1***8 | Фиксатор | |
| 38 | 1***8 | ЗАЖИМ | |
| 39 | 2***7 | Комплект | |
| 4 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 40 | 1***1 | ШАЙБА | |
| 41 | 1***3 | ШАЙБА | |
| 42 | 2***9 | Регулировочная прокладка | |
| 5 | 1***5 | ВТУЛКА | |
| 7 | 1***5 | Штифт | |
| 8 | 1***1 | ПРУЖИНА | |
| 9 | 1***1 | Штифт пружинный | |
| A | 3***7 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP | |
| B | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| C | 1***3 | БОЛТ | |
| D | 1***9 | БОЛТ | |
| E | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| F | 3***4 | WASHER - FLAT | |
| G | 1***5 | ГАЙКА | |
| H | 1***3 | БОЛТ | |
| J | 1***8 | ШАЙБА | |
| K | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| K | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| L | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| M | 3***8 | Гайка | |
| N | 2***5 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| P | 1***8 | ВИНТ | |
| Q | 2***1 | БОЛТ | |
| R | 1***2 | ГАЙКА | |
| S | 2***6 | БОЛТ | |
| T | 2***8 | БОЛТ | |
| U | 1***8 | WASHER-LOCK | |
| V | 2***5 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| W | 2***3 | Шайба | |
| X | 1***6 | WASHER | |
| Y | 2***7 | BOLT | |
| Z | 1***9 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
