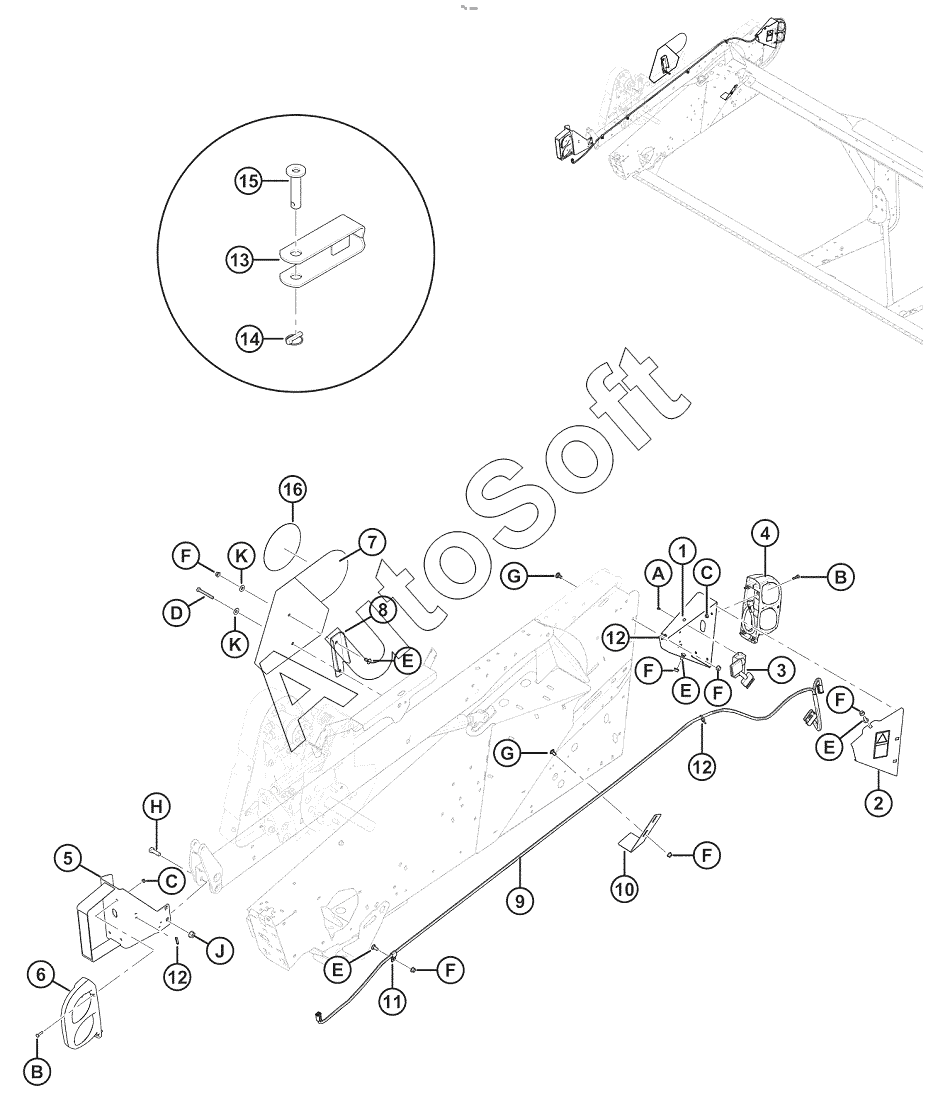

Каталог запасных частей к технике: MacDon М 215908 B. Комплект опорно-транспортных колес - электропроводка сцепного устройства (дополнительное оборудование)
1
2
3
4
5
5
5
6
6
6
6
6
7
7
7
8
9
10
11
12
12
12
13
14
15
16
16
16
16
A
B
B
C
C
D
D
E
E
E
E
F
F
F
F
F
F
G
G
H
J
K
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B6606 | B***6 | Комплект | |
| B6607 | B***7 | Комплект | |
| 1 | 2***7 | Опора | |
| 10 | 2***0 | Опора | |
| 11 | 1***3 | ЗАЖИМ | |
| 12 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 13 | 1***6 | СЦЕПКА | |
| 14 | 1***1 | ПАЛЕЦ | |
| 15 | 1***9 | ПАЛЕЦ | |
| 16 | 1***0 | Наклейка | |
| 16 | 1***1 | Наклейка | |
| 16 | 1***2 | Наклейка | |
| 16 | 1***3 | Наклейка | |
| 2 | 2***4 | Крышка | |
| 3 | 1***8 | РЕЛЕ | |
| 4 | 1***7 | ФАРА | |
| 5 | 1***6 | ОТРАЖАТЕЛЬ | |
| 5 | 1***7 | REFLECTOR-RED | |
| 5 | 2***2 | Support | |
| 6 | 1***6 | ФАРА | |
| 6 | 1***0 | ЛИНЗА | |
| 6 | 1***1 | ЛИНЗА | |
| 6 | 1***2 | ЛИНЗА | |
| 6 | 1***3 | ЛИНЗА | |
| 7 | 1***8 | ДЕКАЛЬ | |
| 7 | 2***3 | Кронштейн идентификационный символ скорости | |
| 7 | 2***2 | Узел | |
| 8 | 1***6 | Кронштейн | |
| 9 | 2***5 | Жгут проводов | |
| A | 1***8 | Заклепка | |
| B | 2***3 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP | |
| C | 2***5 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP | |
| D | 2***2 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP | |
| D | 2***8 | BOLT - HH 3/8 NC X 30 LG GR 5 ZP | |
| E | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| F | 3***8 | Гайка | |
| G | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| H | 1***3 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| J | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| K | 1***0 | WASHER |
