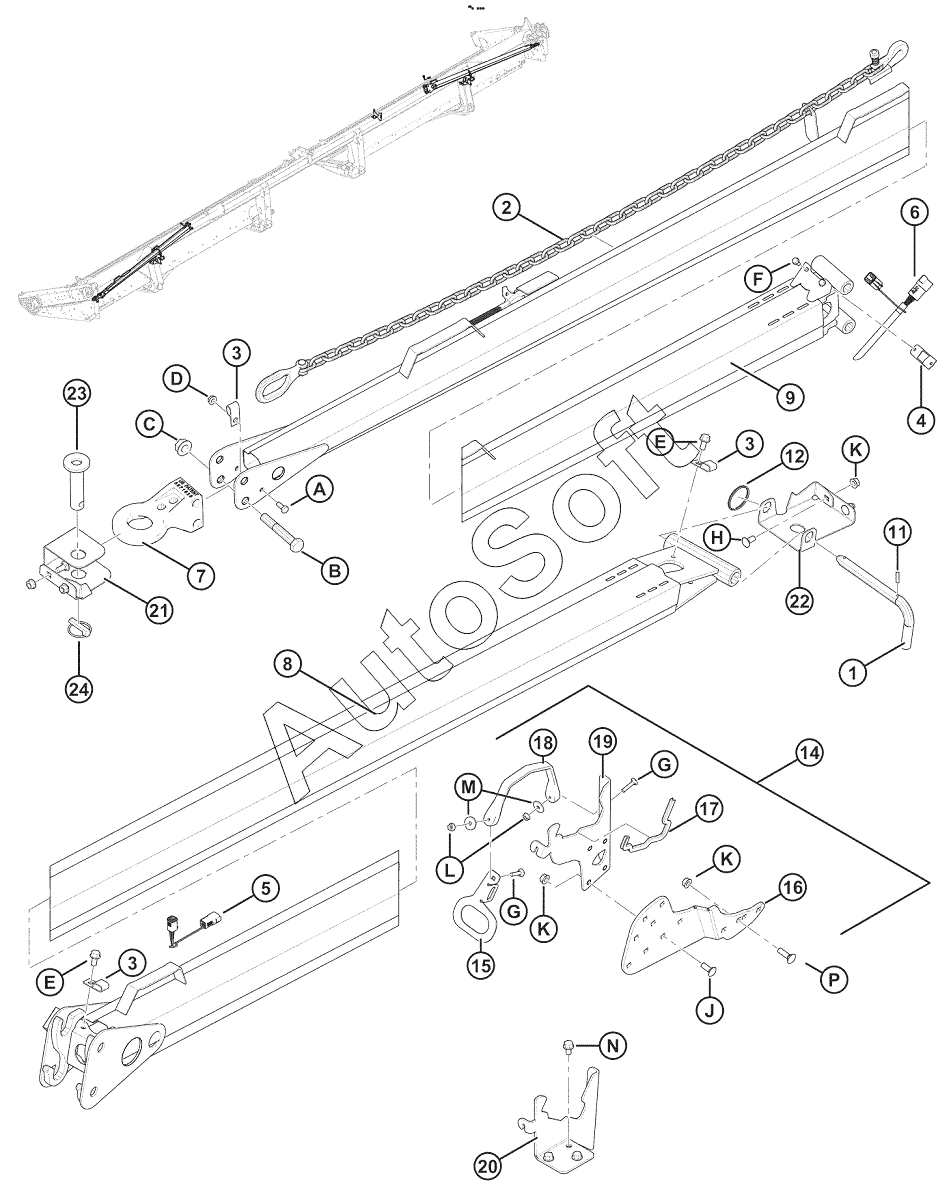

Каталог запасных частей к технике: MacDon М 215908 B. Комплект опорно-транспортных колес - транспортировочная сцепка (Дополнительно)
1
2
3
3
3
4
5
6
7
8
9
11
12
14
15
16
17
18
19
20
21
22
23
24
A
B
C
D
E
E
F
G
G
H
J
K
K
K
L
M
N
P
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B6145 | B***5 | Kit | |
| 1 | 1***5 | ПАЛЕЦ | |
| 11 | 1***0 | ПАЛЕЦ | |
| 12 | 1***7 | КОЛЬЦО | |
| 14 | 2***5 | Kit | |
| 15 | 1***3 | ПЛАСТИНА | |
| 16 | 2***7 | Angle | |
| 17 | 1***4 | САЛЬНИК | |
| 18 | 1***7 | РЕМЕШОК | |
| 19 | 2***0 | Support | |
| 2 | 2***4 | ЦЕПЬ | |
| 20 | 2***6 | Опора | |
| 21 | 1***8 | Опора | |
| 22 | 2***5 | Опора | |
| 23 | 1***9 | ПАЛЕЦ | |
| 24 | 1***1 | ПАЛЕЦ | |
| 3 | 3***2 | ЗАЖИМ | |
| 4 | 1***7 | ЗАЖИМ | |
| 5 | 1***9 | ПРОВОДКА | |
| 6 | 1***8 | ПРОВОДКА | |
| 7 | 1***6 | СЦЕПКА | |
| 8 | 1***2 | Сцепка | |
| 9 | 1***2 | Сцепка | |
| A | 2***8 | BOLT | |
| B | 1***4 | БОЛТ | |
| C | 5***5 | Гайка | |
| D | 3***0 | Гайка | |
| E | 1***7 | SCREW - HEX WASH HD THD ROLLING 3/8 NC X 3/4 | |
| F | 2***5 | Винт | |
| G | 1***3 | BOLT-ROUND HD SQ NK 1/4 NC X 125 LG GR 5 ZP | |
| H | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| J | 1***6 | БОЛТ | |
| K | 3***8 | Гайка | |
| L | 1***8 | ГАЙКА | |
| M | 4***8 | ШАЙБА | |
| N | 1***8 | ВИНТ | |
| P | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
