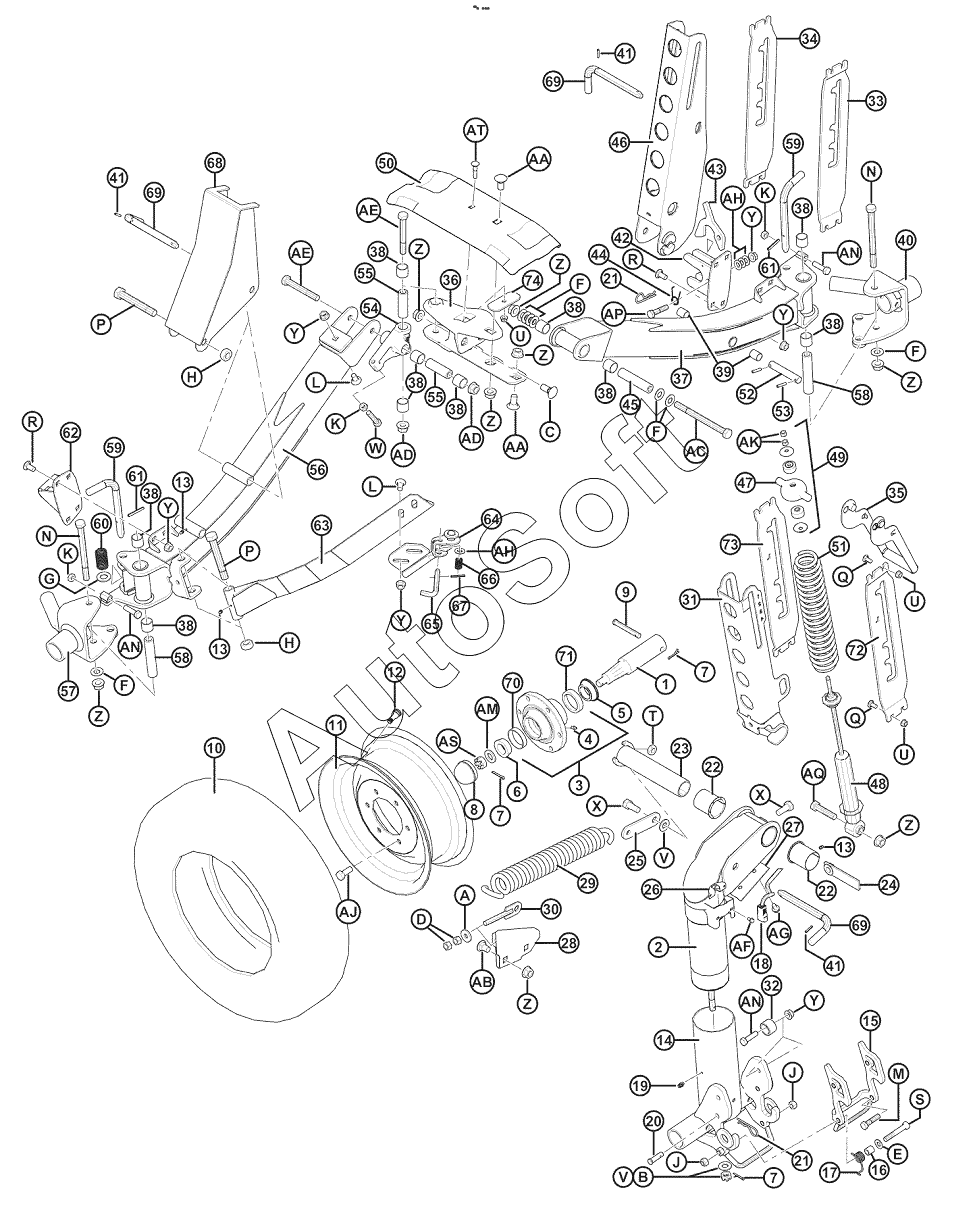

Каталог запасных частей к технике: MacDon М 215908 B. Комплект опорно-транспортных колес - колеса и опоры (Дополнительно)
1
2
3
4
4
5
6
7
7
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
38
38
38
38
38
39
40
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
58
59
59
60
61
61
62
63
64
65
66
67
68
69
69
69
70
71
72
73
74
A
B
C
D
E
F
F
F
F
G
H
H
J
J
K
K
K
L
L
M
N
N
P
P
Q
Q
R
R
S
T
U
U
U
V
V
W
X
X
Y
Y
Y
Y
Y
Y
Z
Z
Z
Z
Z
Z
Z
Z
AA
AA
AB
AC
AD
AD
AE
AE
AF
AG
AH
AH
AJ
AK
AM
AN
AN
AN
AP
AQ
AS
AT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B5224 | B***4 | Комплект | |
| B6449 | B***9 | Kit | |
| 1 | 1***8 | ШПИНДЕЛЬ | |
| 10 | 1***1 | ШИНА | |
| 11 | 1***1 | ДИСК | |
| 12 | 2***3 | STEM-TIRE VALVE ASSEMBLY #TR-415 | |
| 13 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 14 | 1***1 | ШПИНДЕЛЬ СВАРНОЙ | |
| 15 | 1***6 | ЗАМОК СВАРНОЙ | |
| 16 | 1***2 | ПРОКЛАДКА | |
| 17 | 1***1 | ПРУЖИНА | |
| 18 | R***в | Жгут проводов | |
| 19 | 2***0 | ФИТИНГ | |
| 2 | 2***2 | Сварной шарнир | |
| 20 | 1***7 | ПАЛЕЦ | |
| 21 | 1***5 | PIN - HAIR | |
| 22 | 3***4 | ВТУЛКА | |
| 23 | 1***4 | ПАЛЕЦ | |
| 24 | 1***7 | ПЛАСТИНА | |
| 25 | 1***1 | ПЛАСТИНА | |
| 26 | 1***7 | ЗАЖИМ | |
| 27 | 1***9 | ДЕРЖАТЕЛЬ | |
| 28 | 1***3 | ОПОРА | |
| 29 | 1***4 | ПРУЖИНА | |
| 3 | 4***2 | СТУПИЦА | |
| 30 | 1***5 | БОЛТ | |
| 31 | 1***8 | ШВЕЛЛЕР СВАРНОЙ | |
| 32 | 1***8 | РОЛИК | |
| 33 | 1***4 | Опора | |
| 34 | 1***5 | Опора | |
| 35 | 1***9 | РУЧКА СВАРНАЯ | |
| 36 | 1***6 | Опора | |
| 37 | 2***4 | Tube | |
| 38 | 1***2 | ВТУЛКА | |
| 39 | 1***1 | ВТУЛКА | |
| 4 | 2***7 | ФИТИНГ | |
| 4 | 5***4 | FITTING | |
| 40 | 2***6 | Pivot | |
| 41 | 1***0 | ПАЛЕЦ | |
| 42 | 1***9 | ЗАМОК СВАРНОЙ | |
| 43 | 1***6 | ЗАМОК | |
| 44 | 1***5 | ПРУЖИНА | |
| 45 | 1***0 | ПРОКЛАДКА | |
| 46 | 1***6 | ШВЕЛЛЕР СВАРНОЙ | |
| 47 | 1***6 | КРЫШКА | |
| 48 | 1***4 | АМОРТИЗАТОР | |
| 49 | 1***2 | Комплект | |
| 5 | 3***7 | ПОДШИПНИК | |
| 50 | 2***9 | Опора | |
| 51 | 1***2 | ПРУЖИНА | |
| 52 | 1***6 | ПАЛЕЦ | |
| 53 | 1***6 | PIN-SPRING 1/4 DIA X 125 LG | |
| 54 | 2***8 | Шарнир | |
| 55 | 2***1 | Проставка | |
| 56 | 2***1 | Axle | |
| 57 | 2***7 | Pivot | |
| 58 | 1***2 | ПРОКЛАДКА | |
| 59 | 1***9 | ПАЛЕЦ | |
| 6 | 2***6 | ПОДШИПНИК | |
| 60 | 2***8 | ПРУЖИНА | |
| 61 | 2***8 | ПАЛЕЦ | |
| 62 | 1***4 | ЗАМОК СВАРНОЙ | |
| 63 | 1***4 | РАСПОРКА | |
| 64 | 1***3 | ЗАМОК | |
| 65 | 1***9 | ПАЛЕЦ | |
| 66 | 3***8 | ПРУЖИНА | |
| 67 | 7***2 | ПАЛЕЦ | |
| 68 | 1***1 | ОПОРА | |
| 69 | 1***5 | ПАЛЕЦ | |
| 7 | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 70 | 7***0 | МАНЖЕТА | |
| 71 | 3***6 | МАНЖЕТА | |
| 72 | 1***6 | Опора | |
| 73 | 1***7 | Опора | |
| 74 | 1***6 | Штанга | |
| 8 | 3***0 | КРЫШКА | |
| 9 | 1***7 | PIN – CLEVIS | |
| A | 4***1 | WASHER - FLAT | |
| AA | 1***2 | БОЛТ | |
| AB | 1***5 | БОЛТ | |
| AC | 1***1 | Болт | |
| AD | 1***7 | Гайка | |
| AE | 2***5 | Болт | |
| AF | 2***5 | Винт | |
| AG | 1***8 | ВИНТ | |
| AH | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| AJ | 1***6 | BOLT - 90° WHEEL 9/16 NF X 175 OL | |
| AK | 1***6 | NUT - HEX 3/8 - 24 UNF GR 5 ZP | |
| AM | 2***0 | WASHER - HARDENED | |
| AN | 5***2 | Болт | |
| AP | 2***8 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP | |
| AQ | 3***2 | БОЛТ | |
| AS | 5***2 | ГАЙКА | |
| AT | 5***7 | Болт | |
| B | 6***9 | ГАЙКА | |
| C | 1***3 | БОЛТ | |
| D | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| E | 1***9 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| F | 1***0 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP | |
| G | 1***1 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| H | 1***6 | NUT - HEX DT 750-10UNC | |
| J | 1***7 | NUT - HEX LOCK DT 500-13UNC | |
| K | 2***6 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP | |
| L | 2***6 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| M | 2***6 | BOLT - HH 1/2 NC X 2 LG GR 5 ZP | |
| N | 2***1 | БОЛТ | |
| P | 2***9 | BOLT - HH 3/4 NC X 50 LG GR 5 ZP | |
| Q | 1***6 | БОЛТ | |
| R | 2***8 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP | |
| S | 2***0 | BOLT - HH 1/2 NC X 30 LG GR 5 ZP | |
| T | 2***1 | ГАЙКА | |
| U | 3***8 | Гайка | |
| V | 3***1 | WASHER - HARDENED | |
| W | 3***3 | БОЛТ | |
| X | 4***0 | БОЛТ | |
| Y | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| Z | 5***5 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
