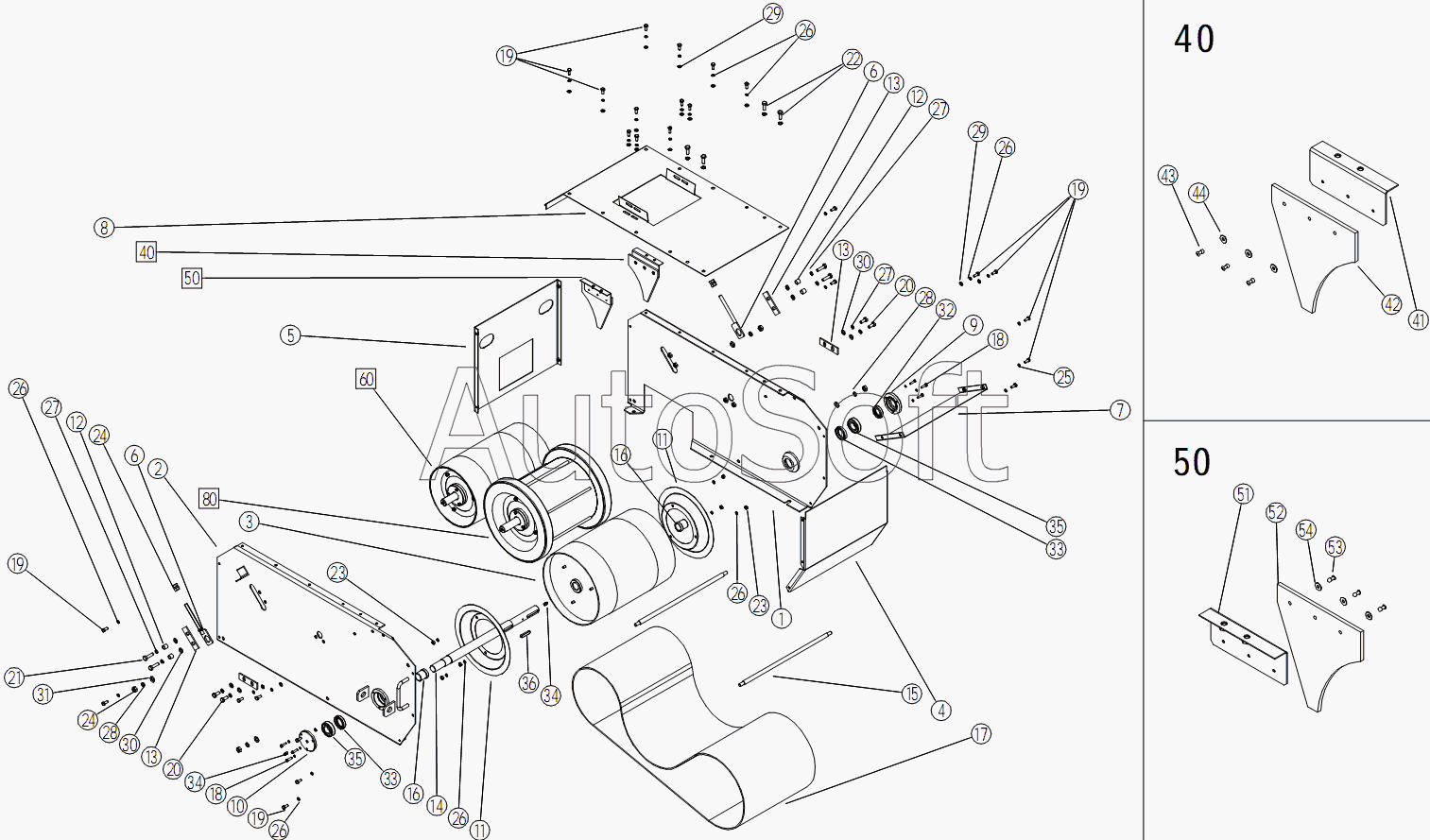

Каталог запасных частей к технике: ЗАО "Техника-сервис" МЗ-90С (2011). Триммер Часть I МЗ-90С.02.25.000
40
40
26
26
26
26
26
26
27
27
27
28
28
29
29
30
30
31
32
33
33
34
34
35
35
36
25
41
42
43
44
50
50
51
52
53
54
60
80
13
13
13
2
3
4
5
6
6
7
8
9
10
11
11
12
12
1
14
15
16
16
17
18
18
19
19
19
19
20
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Боковина левая | |
| 2 | М***0 | Боковина правая | |
| 3 | М***0 | Барабан ведущий | |
| 4 | М***0 | Стенка задняя | |
| 5 | М***0 | Стенка передняя | |
| 6 | М***0 | Болт натяжной | |
| 7 | М***0 | Стяжка | |
| 8 | М***0 | Крышка | |
| 9 | М***2 | Крышка подшипника | |
| 10 | М***5 | Крышка глухая | |
| 11 | М***4 | Отражатель | |
| 12 | М***5 | Втулка | |
| 13 | М***4 | Оседержатель | |
| 14 | М***1 | Вал | |
| 15 | М***6 | Шпилька | |
| 16 | М***9 | Втулка | |
| 17 | Р***5 | Ремень 400-4 БКНЛ-65 | |
| 18 | Б***9 | Болт М6-6gx25.58.019 | |
| 19 | Б***9 | Болт М8-6gх20.58.019 | |
| 20 | Б***9 | Болт М10-6gх25.58.019 | |
| 21 | Б***9 | Болт М10-6gх40.58.019 | |
| 22 | Б***9 | Болт М10-6gx30.58.019 | |
| 23 | Г***9 | Гайка М8-6H.6.019 | |
| 24 | Г***9 | Гайка М12-6H.6.019 | |
| 25 | Ш***9 | Шайба 6.65Г.019 | |
| 26 | Ш***9 | Шайба 8.65Г.019 | |
| 27 | Ш***9 | Шайба 10.65Г.019 | |
| 28 | Ш***9 | Шайба 12.65Г.019 | |
| 29 | Ш***9 | Шайба С 8.02.019 | |
| 30 | Ш***9 | Шайба С 10.02.019 | |
| 31 | Ш***9 | Шайба С 12.02.019 | |
| 32 | М***1 | Манжета 1-30х52-1 | |
| 33 | М***1 | Манжета 1,2-35х58-1 | |
| 34 | М***6 | Масленка 1.2.Ц6 | |
| 35 | 1***6 | Подшипник 1206 | |
| 36 | Ш***0 | Шпонка 1-10х8х50 | |
| 40 | М***0 | Отражатель | |
| 41 | М***0 | Уголок | |
| 42 | М***1 | Резиновый отражатель | |
| 43 | З***1 | Заклепка вытяжная 4х16.31 | |
| 44 | Ш***9 | Шайба С 4.02.019 | |
| 50 | М***1 | Отражатель | |
| 51 | М***1 | Уголок | |
| 52 | М***1 | Резиновый отражатель | |
| 53 | З***1 | Заклепка вытяжная 4х16.31 | |
| 54 | Ш***9 | Шайба С 4.02.019 | |
| 60 | М***0 | Барабан натяжной | |
| 80 | М***0 | Катушка |
