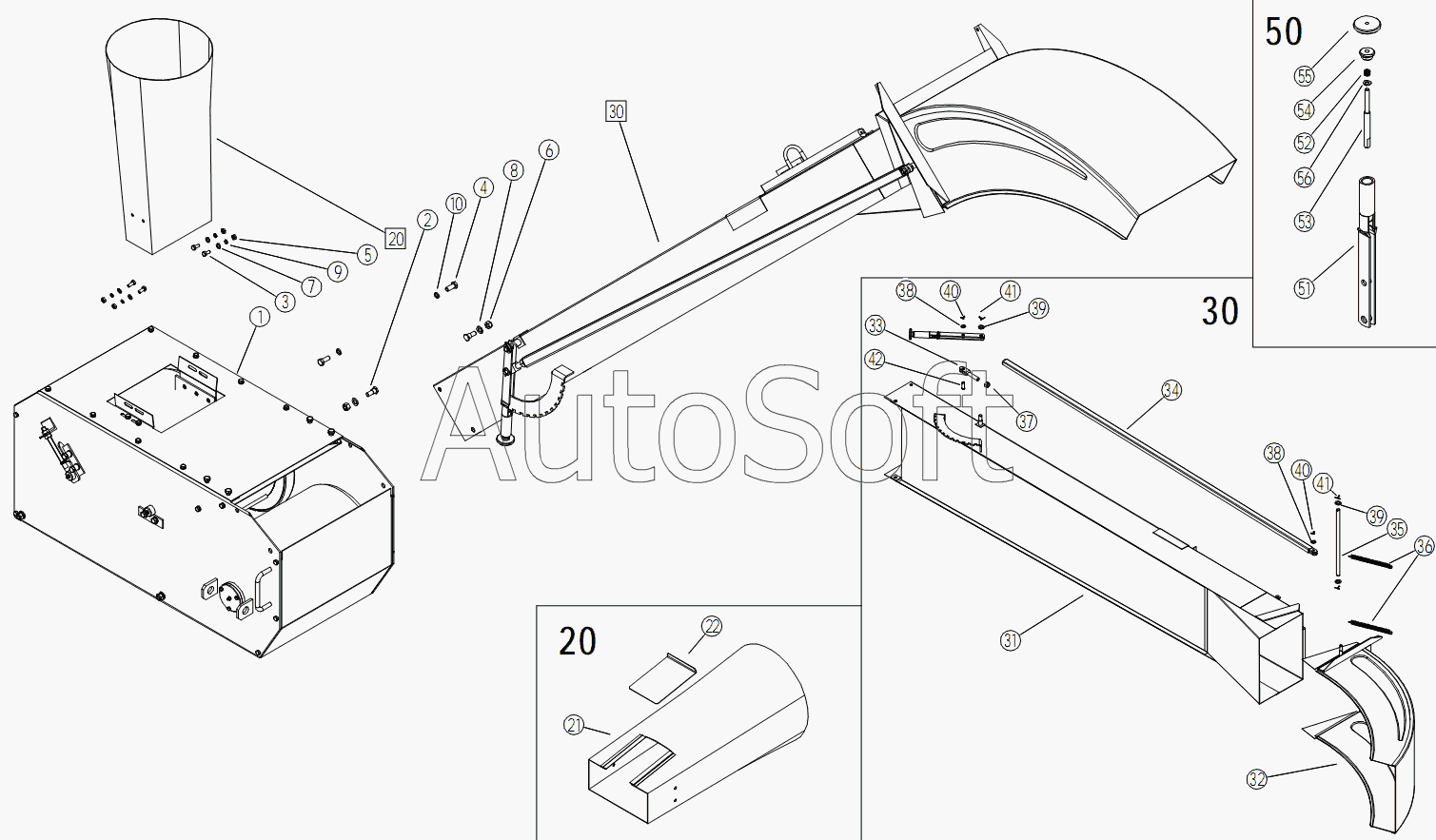

Каталог запасных частей к технике: ЗАО "Техника-сервис" МЗ-90С (2011). Триммер с трубой МЗ-90С.02.00.000
42
34
35
36
37
38
38
39
39
40
40
41
41
33
50
51
52
53
54
55
56
1
32
31
30
30
22
21
20
20
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Триммер | |
| 2 | М***7 | Болт трубы | |
| 3 | Б***9 | Болт М8-6gх20.58.019 | |
| 4 | Б***9 | Болт М12-6gx30.58.019 | |
| 5 | Г***9 | Гайка М8-6H.6.019 | |
| 6 | Г***9 | Гайка М12-6Н.8.019 | |
| 7 | Ш***9 | Шайба С 8.02.019 | |
| 8 | Ш***9 | Шайба С 12.02.019 | |
| 9 | Ш***9 | Шайба 8 65Г.019 | |
| 10 | Ш***9 | Шайба 12 65Г.019 | |
| 20 | М***0 | Воронка | |
| 21 | М***0 | Воронка | |
| 22 | М***2 | Заслонка | |
| 30 | М***0 | Труба отгрузочная | |
| 31 | М***0 | Труба | |
| 32 | М***0 | Носок | |
| 33 | М***0 | Вилка | |
| 34 | М***0 | Тяга | |
| 35 | М***3 | Ось | |
| 36 | М***7 | Пружина | |
| 37 | Г***9 | Гайка М16-6H.6.019 | |
| 38 | Ш***9 | Шайба С 12.02.019 | |
| 39 | Ш***9 | Шайба С 16.02.019 | |
| 40 | Ш***9 | Шплинт 3,2х20.019 | |
| 41 | Ш***9 | Шплинт 4х28.019 | |
| 42 | О***3 | Ось 6-12 h12х36.Ст3 | |
| 50 | М***0 | Ручка | |
| 51 | М***0 | Рычаг | |
| 52 | М***6 | Пружина | |
| 53 | М***4 | Фиксатор | |
| 54 | М***5 | Гайка | |
| 55 | М***7 | Кнопка | |
| 56 | Ш***9 | Шайба С 8.02.019 |
