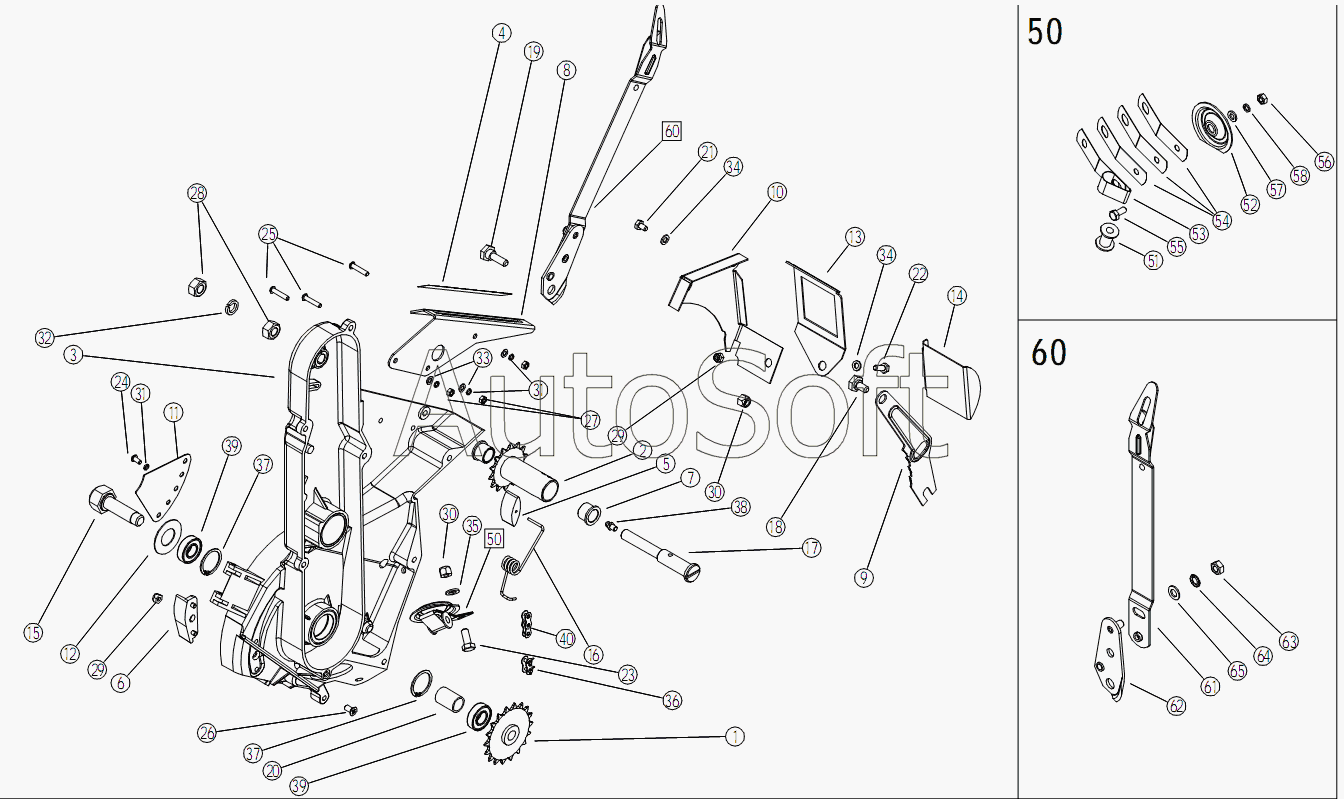

Каталог запасных частей к технике: ЗАО "Техника-сервис" ТС-М-4150А (2011). СК-8.15.10.00.000 Аппарат высевающий (часть II)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
34
35
36
37
37
38
39
39
40
50
50
51
52
53
54
55
56
57
58
60
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Звездочка | |
| 2 | С***0 | Звездочка 12,7-14-16 | |
| 3 | С***1 | Корпус | |
| 4 | С***3 | Табличка | |
| 5 | С***4 | Успокоитель цепи | |
| 6 | С***5 | Сбрасыватель семян | |
| 7 | I***4 | Втулка d=16 | |
| 8 | I***1 | Кронштейн регулятора | |
| 9 | I***2 | Съемник семян | |
| 10 | C***3 | Кронштейн | |
| 11 | С***4 | Сектор | |
| 12 | С***5 | Шайба защитная | |
| 13 | С***7 | Рамка | |
| 14 | С***8 | Заслонка | |
| 15 | С***1 | Вал | |
| 16 | С***1 | Пружина успокоителя цепи | |
| 17 | С***2 | Ось звездочки | |
| 18 | С***4 | Ось съемника семян | |
| 19 | С***5 | Ось регулятора | |
| 20 | С***1 | Труба | |
| 21 | Б***9 | Болт M6-6gx10.58.019 | |
| 22 | Б***9 | Болт M6-6gx16.58.019 | |
| 23 | Б***9 | Болт M8-6gx20.58.019 | |
| 24 | В***9 | Винт В2 M5-6gx10.58.019 | |
| 25 | В***9 | Винт В2 M5-6gx25.58.019 | |
| 26 | В***9 | Винт E.M6-6gx18.58.019 | |
| 27 | Г***9 | Гайка М5-6Н.6.019 | |
| 28 | Г***9 | Гайка М12-6Н.6.019 | |
| 29 | Г***9 | Гайка М6-5.019 | |
| 30 | Г***9 | Гайка М8-5.019 | |
| 31 | Ш***9 | Шайба 5 65Г.019 | |
| 32 | Ш***9 | Шайба 12 65Г.019 | |
| 33 | Ш***9 | Шайба С 5.02.019 | |
| 34 | Ш***9 | Шайба С 6.02.019 | |
| 35 | Ш***9 | Шайба С 8.02.019 | |
| 36 | С***2 | Звено С-ПР-12.7-900-2 | |
| 37 | К***2 | Кольцо DIN 472-32x1.2 | |
| 38 | М***6 | Масленка 1.1. Ц6 | |
| 39 | 1***2 | Подшипник 180102 | |
| 40 | Г***2 | Цепь ГР-12,7-900-2 | |
| 50 | С***0 | Крышка лючка | |
| 51 | С***1 | Катушка | |
| 52 | С***7 | Крышка | |
| 53 | С***7 | Ручка | |
| 54 | С***8 | Пластина | |
| 55 | Б***9 | Болт M6-6gx14.58.019 | |
| 56 | Г***9 | Гайка М6-6Н.6.019 | |
| 57 | Ш***9 | Шайба С 6.02.019 | |
| 58 | Ш***9 | Шайба 6.65Г.019 | |
| 60 | С***0 | Регулятор съема семян | |
| 61 | С***0 | Ручка | |
| 62 | С***0 | Рычаг | |
| 63 | Г***9 | Гайка М8-6Н.6.019 | |
| 64 | Ш***9 | Шайба 8.65Г.019 | |
| 65 | Ш***9 | Шайба С 8.02.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
