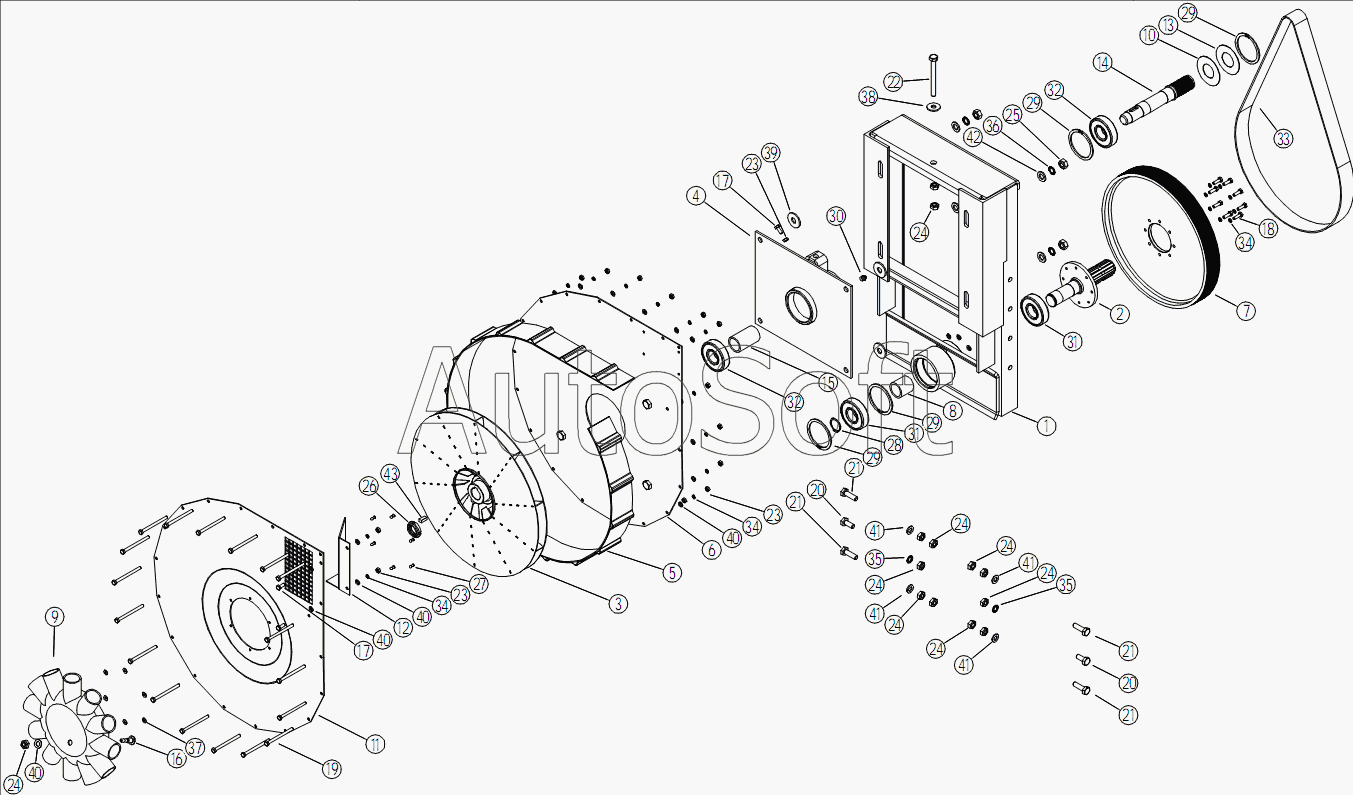

Каталог запасных частей к технике: ЗАО "Техника-сервис" ТС-М-4150А (2011). СТП-12.06.00.000Д Рама вентилятора в сборе
33
23
23
23
24
24
24
24
24
24
24
24
25
26
27
28
29
29
29
29
30
31
31
32
32
22
34
34
34
35
35
36
37
38
39
40
40
40
40
41
41
41
41
42
43
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
17
18
19
20
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Рама | |
| 2 | С***0 | Вал | |
| 3 | С***0 | Крыльчатка | |
| 4 | С***А | Корпус | |
| 5 | С***0 | Обечайка | |
| 6 | С***0 | Боковина | |
| 7 | С***2 | Шкив | |
| 8 | С***1 | Втулка | |
| 9 | С***1 | Пневмораспределитель | |
| 10 | С***3 | Шайба | |
| 11 | С***1 | Боковина | |
| 12 | С***2 | Направляющая | |
| 13 | С***3 | Шайба | |
| 14 | С***А | Вал крыльчатки | |
| 15 | С***1 | Втулка | |
| 16 | С***2 | Штуцер пневматический | |
| 17 | Б***9 | Болт M6-6gx16.58.019 | |
| 18 | Б***9 | Болт M6-6gx20.58.019 | |
| 19 | Б***9 | Болт M6-6gx80.58.019 | |
| 20 | Б***9 | Болт M10-6gx25.58.019 | |
| 21 | Б***9 | Болт M10-6gx35.58.019 | |
| 22 | Б***9 | Болт M10-6gx100.58.019 | |
| 23 | Г***9 | Гайка М6-6Н.6.019 | |
| 24 | Г***9 | Гайка М10-6Н.6.019 | |
| 25 | Г***9 | Гайка М12-6Н.6.019 | |
| 26 | Г***5 | Гайка самоконтрящаяся М25х1,5 | |
| 27 | З***1 | Заклепка вытяжная 4x16.31 | |
| 28 | К***5 | Кольцо DIN 471-30x1.5 | |
| 29 | К***5 | Кольцо DIN 472-72x2.5 | |
| 30 | М***6 | Масленка 1.2.Ц6 | |
| 31 | П***6 | Подшипник 180306 | |
| 32 | П***3 | Подшипник 6306-2RS1/C3 | |
| 33 | Р***й | Ремень поликлиновой | |
| 34 | Ш***9 | Шайба 6 65Г.019 | |
| 35 | Ш***9 | Шайба 10 65Г.019 | |
| 36 | Ш***9 | Шайба 12 65Г.019 | |
| 37 | Ш***9 | Шайба С 4.02.019 | |
| 38 | Ш***9 | Шайба С 10.02.019 | |
| 39 | Ш***9 | Шайба С 12.02.019 | |
| 40 | Ш***9 | Шайба С 6.02.019 | |
| 41 | Ш***9 | Шайба С 10.02.019 | |
| 42 | Ш***9 | Шайба С 12.02.019 | |
| 43 | Ш***5 | Шпонка 2-8x7x25 |
