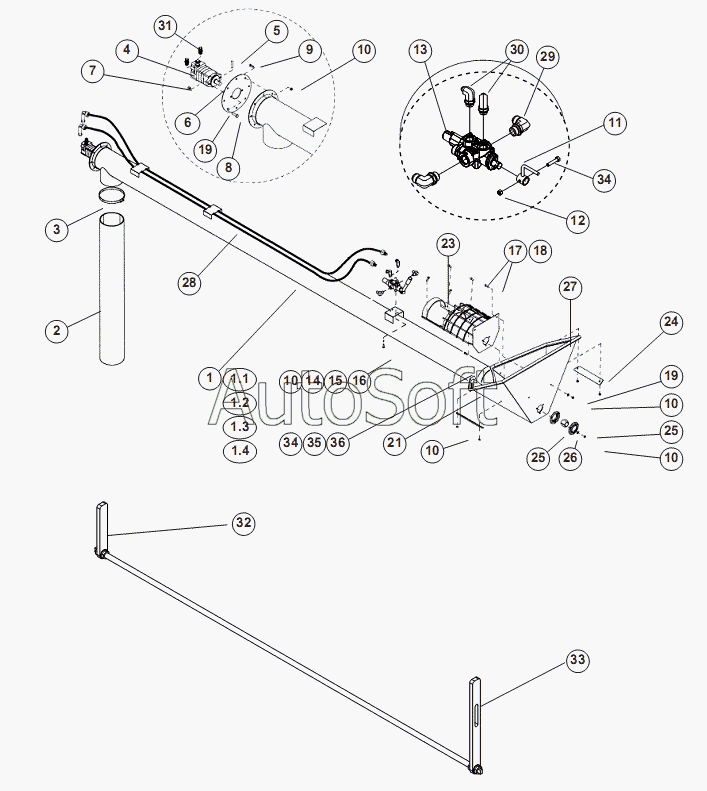

Каталог запасных частей к технике: Amity-2800 (3350) (2012). ASSY-AUGER AND HYDRAULICS (8"/10")
1
1.1
1.2
1.3
1.4
2
3
4
5
6
7
8
9
10
10
10
10
10
11
12
13
14
15
16
17
18
19
19
21
23
24
25
25
26
27
28
29
30
31
32
33
34
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1023837 | 1***7 | SEAL-KIT: CHARLYNN 61258 | |
| 33582 | 3***2 | FLIGHTING-STEEL: 9.00' X 21' | |
| 33650 | 3***0 | BEARING-WOOD: 1.50 | |
| 66101 | 6***1 | ASSY-AUGER 10 | |
| 66102 | 6***2 | HOSE-FLEX SPOUT 10 | |
| 66103 | 6***3 | TUBE-AUGER: 10.00 X 21' | |
| 66104 | 6***4 | POLY FLIGHTING: 9.00 X 21' | |
| 66256 | 6***6 | CLAMP-HOSE №188 | |
| 66257 | 6***7 | PLATE-MOTOR MOUNT 10 | |
| 66258 | 6***8 | MOUNT-HOPPER 10 | |
| 66260 | 6***0 | POLY FLIGHTING: 9.00 X 6 LG - REPLACEMENT SECTION | |
| 66277 | 6***7 | HOPPER-POLY 10 | |
| 66337 | 6***7 | MESH-HOPPER: 10 | |
| 1 | 6***9 | ASSY-AUGER 8.00 X 18' | |
| 1.1 | 6***3 | POLY FLIGHTING: 7.00 X 18' | |
| 1.2 | 6***6 | TUBE-AUGER: 8.00 X 18' | |
| 1.3 | 6***9 | POLY FLIGHTING: 7.00 X 6 LG - REPLACEMENT SECTION | |
| 1.4 | 6***8 | FLIGHTING-STEEL: 7.00' X 18' | |
| 10 | 1***8 | NUT-NYLOCK: .38 NC GR2 ZP | |
| 11 | 6***7 | HANDLE AUGER VALVE ZP | |
| 12 | 5***7 | NUT-HEX: .31 NF GR5 ZP | |
| 13 | 6***5 | VALVE-CONTROL 4WAY PAINTED | |
| 14 | 1***0 | BOLT-HEX: .25 X 1.50 NC GR5 | |
| 15 | 1***2 | WASHER-LOCK: .25 ZP | |
| 16 | 1***7 | NUT-HEX: .25 NC GR2 ZP | |
| 17 | 1***6 | WASHER-LOCK: .38 ZP | |
| 18 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 19 | 1***8 | Шайба | |
| 2 | 6***4 | HOSE-FLEX SPOUT 8 X 48 | |
| 20 | 6***3 | HOSE KIT: AIR SYSTEM - REFERENCE | |
| 21 | 6***7 | HOPPER-POLY: 8 | |
| 22 | 6***8 | PLATE-MOTOR MOUNT: 8 | |
| 23 | 6***2 | MOUNT-HOPPER: 8 | |
| 24 | 6***3 | PLATE-BACKING HOPPER MOUNT | |
| 25 | 6***4 | BEARING-FLANGE | |
| 26 | 6***5 | BEARINGP-WOOD | |
| 27 | 6***6 | MESH-HOPPER: 8 | |
| 28 | 6***6 | HOSE-.50 X 156 8FJX-8FJX-90 | |
| 29 | 6***0 | FTG-ELBOW: 12MB-12MJ-90 | |
| 3 | 6***0 | CLAMP-HOSE №152 | |
| 30 | 6***1 | FTG-ELBOW: 10MB-8MJ-90 | |
| 31 | 5***5 | FTG-ADAPTER: 10MB-8MJ | |
| 32 | 6***3 | TOP HANDLE | |
| 33 | 6***2 | BOTTOM HANDLE | |
| 34 | 1***4 | BOLT-HEX: .31 X 1.50 NC GR5 ZP | |
| 34 | 6***4 | DECAL-DANGER | |
| 35 | 6***6 | DECAL-WARNING | |
| 36 | 6***7 | DECAL-DANGER | |
| 4 | 1***2 | MOTOR-HYDRAULIC | |
| 5 | 6***9 | BOLT-HEX: SS .375 X 2.75 NC | |
| 6 | 1***8 | NUT-NYLOCK: .38 NC GR2 SS | |
| 7 | 6***3 | NUT-NYLOCK: .50 NC GR2 ZP | |
| 8 | 1***7 | BOLT-HEX | |
| 9 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP |
