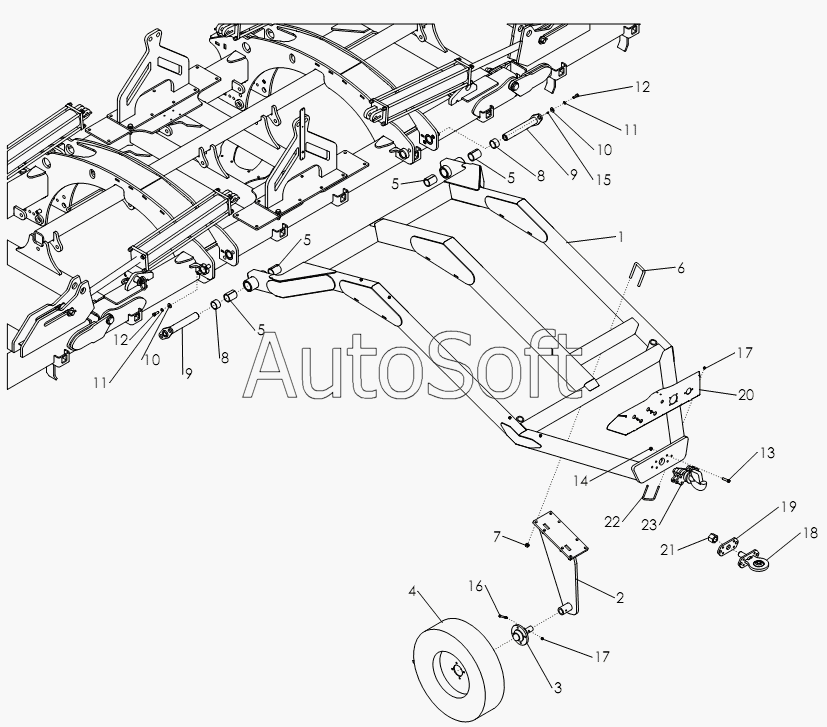

Каталог запасных частей к технике: Amity Single Disc Drill (2012). FLOATING REAR HITCH ASSEMBLY
12
12
23
22
21
20
19
18
17
17
16
15
14
13
1
11
11
10
10
9
9
8
8
7
6
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36060 | 3***0 | KIT-SDD UNIBALL | |
| 53920 | 5***0 | TIRE 12.5L-15 I-3 8-PLY | |
| 65304 | 6***4 | WHEEL-10.00-15 6-BOLT | |
| 1 | 3***1 | WLDMT-TDD CMF FLOATING HITCH | |
| 2 | 3***6 | WLDMT-FH REAR WHEEL STRUT | |
| 3 | 5***6 | ASSY HUB & SPINDLE | |
| 4 | 6***7 | ASSY-REAR HITCH TIRE AND WHEEL | |
| 5 | 3***5 | BUSHING-SPLIT 2.5 OD X 2.0 ID X 3.0 | |
| 6 | 3***4 | U-BOLT .625 X5.50 X 4 X 5.50 | |
| 7 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 8 | 3***9 | SPACER-FLOATING HITCH | |
| 9 | 3***0 | WLDMT-PIN W/FLAG 12.5 X 2 ZP | |
| 10 | 1***3 | WASHER-FLAT: .50 ZP | |
| 11 | 1***1 | WASHER-LOCK | |
| 12 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 13 | 3***2 | BOLT-HEX .50 X 2.50 NC GR8 ZP | |
| 14 | 3***3 | NUT-TOPLOCK .50 NC GR8 ZP | |
| 15 | 1***8 | ZERK-GREASE | |
| 16 | 1***9 | BOLT-HEX: .50 X 3.25 NC GR5 ZP | |
| 17 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 18 | 3***1 | WLDMT-SDD FH UNI-BALL STRAIGHT | |
| 19 | 3***7 | PLATE-UNI-BALL BOLTING | |
| 20 | 3***2 | WLDMT-FH BULKHEAD | |
| 21 | 1***3 | NUT-TOPLOCK 1.50 NC GR8 ZP | |
| 22 | 3***3 | U-BOLT .625 X 6.00 X 3.00 X 6.00 | |
| 23 | 3***2 | PINTLE 30,000 | |
| 24 | 3***1 | TOW RING 66,000 LB |
