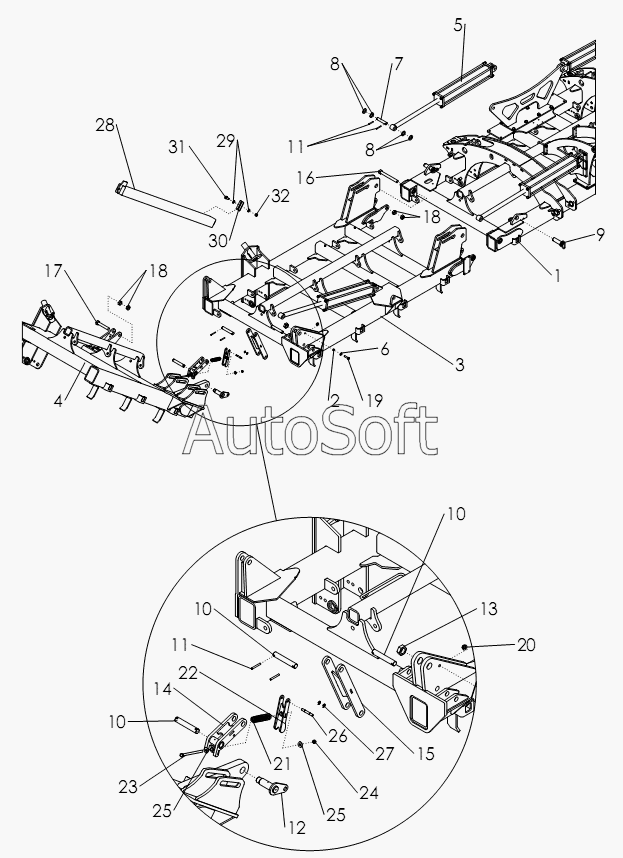

Каталог запасных частей к технике: Amity Single Disc Drill (2012). WING LIFT ASSEMBLY 50' AND 60'
24
15
16
17
18
19
20
21
22
23
14
25
25
26
27
28
29
30
31
32
5
2
3
4
1
6
7
8
8
9
10
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 35350 | 3***0 | WLDMT-WING LH OUTER 60 | |
| 35393 | 3***3 | WLDMT-WING RH OUTER 60 | |
| 35394 | 3***4 | WLDMT-WING LH INNER 60 | |
| 35397 | 3***7 | WLDMT-WING RH INNER 60 | |
| 35467 | 3***7 | WLDMT-BALLAST 4-TOOLBAR WING SDD | |
| 36239 | 3***9 | WLDMT-WING RH INNER 50 | |
| 36241 | 3***1 | WLDMT-WING RH OUTER 50 | |
| 65860 | 6***0 | SEAL KIT FOR 1028469 | |
| 1 | 3***0 | WLDMT-COMMON MAIN FRAME | |
| 2 | 6***9 | TUBE-SPACER ZP | |
| 3 | 3***8 | WLDMT-WING LH INNER 50 | |
| 4 | 3***0 | WLDMT-WING LH OUTER 50 | |
| 5 | 1***9 | CYLINDER-HYDRAULIC 5.00 X 30.00 | |
| 6 | 6***8 | WASHER-SAE .63 GR8 ZP | |
| 7 | 3***5 | PIN-WING 1.250 X 6.375 ZP | |
| 8 | 6***9 | WASHER-FLAT: SAE 1.25 GR8 YZP | |
| 9 | 3***6 | PIN-SDD WING LOCK ZP | |
| 10 | 3***4 | PIN-WING 1.250 X 7.500 ZP | |
| 11 | 1***8 | PIN-ROLL 3/8-3.00 ZP | |
| 12 | 3***8 | WLDMT-PIN WING OUTER | |
| 13 | 3***4 | NUT-JAM: 1.50 NF NYLOCK GR2 ZP | |
| 14 | 3***9 | WLDMT-OUTER LINK W/MOUNT | |
| 15 | 3***5 | WLDMT-LINK INNER 50/60 | |
| 16 | 3***7 | BOLT-HEX 1.25 X 11.00 SPECIAL | |
| 17 | 3***0 | BOLT-HEX 1.25 X 7.25 SPECIAL | |
| 18 | 3***0 | NUT-JAM 1.25 GR8 NC YZP | |
| 19 | 3***6 | BOLT-HEX .63 X 2.50 NC GR8 ZP | |
| 20 | 3***4 | NUT-TOPLOCK FLANGE .63 NC GR8 ZP | |
| 21 | 5***2 | SPRING | |
| 22 | 3***1 | WLDMT-SPRING ARM | |
| 23 | 1***4 | BOLT-HEX | |
| 24 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 25 | 1***3 | WASHER-FLAT: .50 ZP | |
| 26 | 3***7 | PIN-KICKER PIVOT | |
| 27 | 3***8 | E-CLIP .500 | |
| 28 | 3***8 | WLDMT-BALLAST 3-TOOLBAR WING SDD | |
| 29 | 3***2 | WASHER-FLAT: SAE .75 GR8 YZP | |
| 30 | 3***0 | PLATE-WASHER BALLAST | |
| 31 | 5***7 | BOLT-HEX .75 X 1.50 NC GR5 ZP | |
| 32 | 1***4 | NUT-TOPLOCK |
