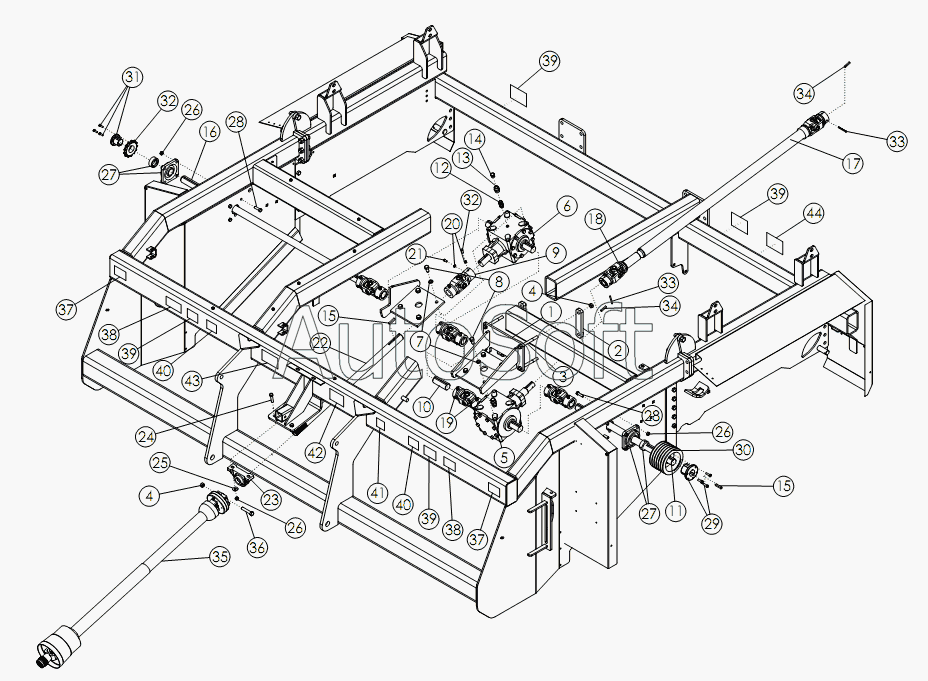

Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Центральный привод
35
26
26
26
27
27
28
28
29
30
31
32
33
33
34
34
25
36
37
37
38
38
39
39
39
39
40
40
41
42
43
44
13
2
3
4
4
5
6
7
8
9
10
11
12
1
14
15
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51481 | 5***1 | Карданный вал от BOM | |
| 53668 | 5***8 | Шкив | |
| 56646 | 5***6 | Шкив | |
| 64168 | 6***8 | Карданный вал от BOM | |
| 1 | 6***4 | Кронштейн крепления | |
| 2 | 6***4 | Пластина | |
| 3 | 1***4 | Болт | |
| 4 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 5 | 6***7 | Редуктор | |
| 6 | 6***6 | Редуктор | |
| 7 | 1***3 | WASHER-LOCK: .63 ZP | |
| 8 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 9 | 5***2 | Карданное соединение | |
| 10 | 5***4 | Валик | |
| 11 | 5***5 | Вал | |
| 12 | 6***8 | Сапун 1 | |
| 13 | 5***0 | Сапун 2 | |
| 14 | 6***8 | Сапун | |
| 15 | 5***2 | KEY .38 X .38 X 2.00 | |
| 16 | 5***9 | Вал | |
| 17 | 5***4 | Длинный карданный вал | |
| 18 | 5***5 | Универсальный комплект | |
| 19 | 1***9 | SCREW-SET: C-P .38 X 1.00 NC GR8 | |
| 20 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 21 | 1***8 | SCREW-SET: C-P .38 X .75 NC GR8 | |
| 22 | 5***5 | Вал | |
| 23 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 24 | 1***8 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | |
| 25 | 1***3 | WASHER-FLAT: .50 ZP | |
| 26 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 27 | 5***4 | BEARING-FLANGE 1.75 | |
| 28 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 29 | 5***5 | Переходная коническая втулка | |
| 30 | 5***7 | Шкив | |
| 31 | 5***1 | Переходная коническая втулка | |
| 32 | 6***4 | Звездочка | |
| 33 | 5***0 | Штифт 25х2.25 | |
| 34 | 5***6 | Шпонка | |
| 35 | 5***0 | Карданный вал от BOM | |
| 36 | 1***4 | Болт | |
| 37 | 6***R | Табличка | |
| 38 | 5***R | Табличка | |
| 39 | 5***R | DECAL-DANGER ROT | |
| 40 | 5***R | Табличка | |
| 41 | 6***R | Табличка | |
| 42 | 6***R | Табличка | |
| 43 | 5***R | Табличка | |
| 44 | 5***R | Табличка |
