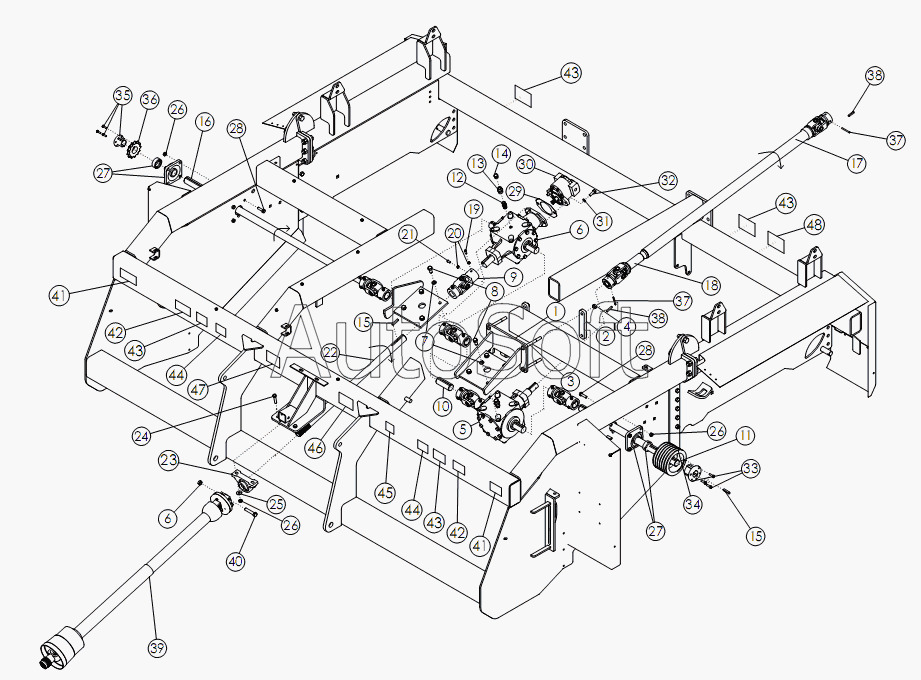

Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Центральный привод, с автономной гидросистемой
39
28
28
29
30
31
32
33
34
35
36
37
37
38
38
27
27
39
40
41
41
42
42
43
43
43
43
44
44
45
46
47
49
48
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53668 | 5***8 | Шкив | |
| 56646 | 5***6 | Шкив | |
| 64168 | 6***8 | Карданный вал от BOM | |
| 1 | 6***4 | Кронштейн крепления | |
| 2 | 6***4 | Пластина | |
| 3 | 1***4 | Болт | |
| 4 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 5 | 6***7 | Редуктор | |
| 6 | 6***6 | Редуктор | |
| 7 | 1***3 | WASHER-LOCK: .63 ZP | |
| 8 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 9 | 5***2 | Карданное соединение | |
| 10 | 5***4 | Валик | |
| 11 | 5***5 | Вал | |
| 12 | 6***8 | Сапун 1 | |
| 13 | 5***0 | Сапун 2 | |
| 14 | 6***8 | Сапун | |
| 15 | 5***2 | KEY .38 X .38 X 2.00 | |
| 16 | 5***9 | Вал | |
| 17 | 5***4 | Длинный карданный вал | |
| 18 | 5***5 | Универсальный комплект | |
| 19 | 1***9 | SCREW-SET: C-P .38 X 1.00 NC GR8 | |
| 20 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 21 | 1***8 | SCREW-SET: C-P .38 X .75 NC GR8 | |
| 22 | 5***5 | Вал | |
| 23 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 24 | 1***8 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | |
| 25 | 1***3 | WASHER-FLAT: .50 ZP | |
| 26 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 27 | 5***4 | BEARING-FLANGE 1.75 | |
| 28 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 29 | 6***2 | Кольцо пластина | |
| 30 | 6***0 | Гидронасос | |
| 31 | 1***1 | WASHER-LOCK | |
| 32 | 1***7 | BOLT-HEX | |
| 33 | 5***5 | Переходная коническая втулка | |
| 34 | 5***7 | Шкив | |
| 35 | 5***1 | Переходная коническая втулка | |
| 36 | 6***4 | Звездочка | |
| 37 | 5***0 | Штифт 25х2.25 | |
| 38 | 5***6 | Шпонка | |
| 39 | 5***0 | Карданный вал от BOM | |
| 39 | 5***1 | Карданный вал от BOM | |
| 40 | 1***4 | Болт | |
| 41 | 6***R | Табличка | |
| 42 | 5***R | Табличка | |
| 43 | 5***R | DECAL-DANGER ROT | |
| 44 | 5***R | Табличка | |
| 45 | 6***R | Табличка | |
| 46 | 6***R | Табличка | |
| 47 | 5***R | Табличка | |
| 48 | 5***R | Табличка | |
| 49 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
