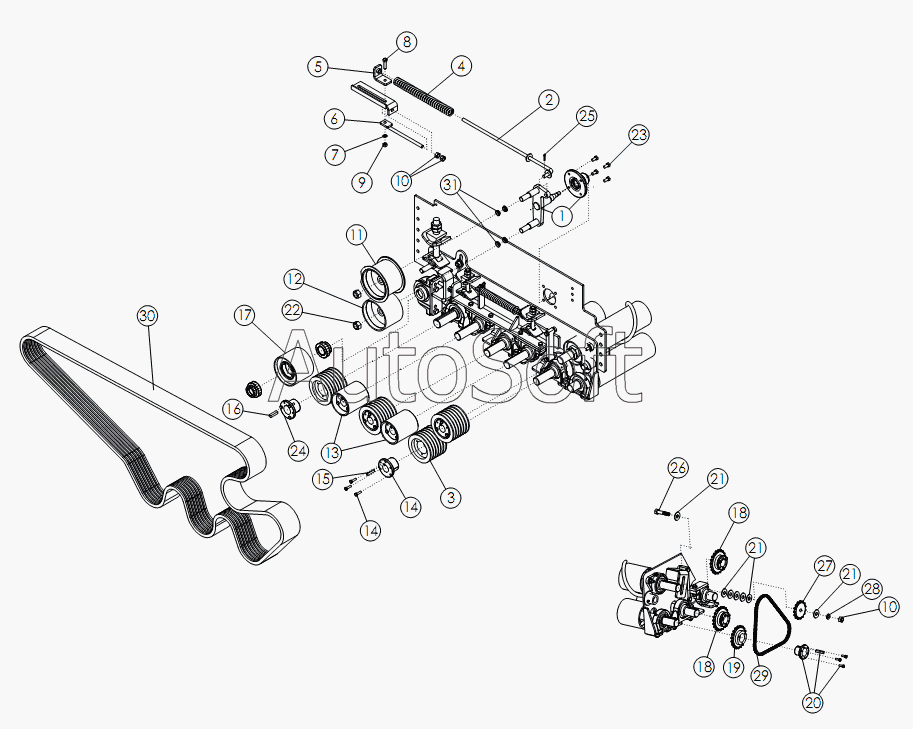

Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Привод вальцов шнекового очистителя
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Натяжитель в сборе | |
| 2 | 5***1 | Направляющая | |
| 3 | 5***6 | Шкив | |
| 4 | 5***3 | Пружина | |
| 5 | 5***8 | Угольник | |
| 6 | 5***7 | Натяжная шпилька | |
| 7 | 1***1 | WASHER-LOCK | |
| 8 | 1***9 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 9 | 1***7 | NUT-HEX | |
| 10 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 11 | 5***3 | Натяжной ролик с ребордами | |
| 12 | 5***7 | Натяжной ролик | |
| 13 | 5***6 | Шкив гладкий | |
| 14 | 5***5 | Переходная коническая втулка | |
| 15 | 5***2 | KEY .38 X .38 X 2.00 | |
| 16 | 5***5 | Шпонка 50х.50х2.0 | |
| 17 | 5***6 | Ролик в сборе | |
| 18 | 5***9 | Звездочка | |
| 19 | 6***6 | Звёздочка | |
| 20 | 5***1 | Переходная коническая втулка | |
| 21 | 1***4 | WASHER-FLAT: .63 ZP | |
| 22 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 23 | 1***8 | BOLT-HEX .50 X 1.00 NF GR5 ZP | |
| 24 | 5***5 | Переходная коническая втулка | |
| 25 | 1***7 | Шплинт | |
| 26 | 1***4 | BOLT-HEX: .63 X 3.00 NC GR5 ZP | |
| 27 | 5***1 | Натяжная звездочка | |
| 28 | 1***3 | WASHER-LOCK: .63 ZP | |
| 29 | 5***5 | Роликовая цепь | |
| 30 | 5***8 | 6 ручьевый ремень | |
| 31 | 5***0 | Втулка |
