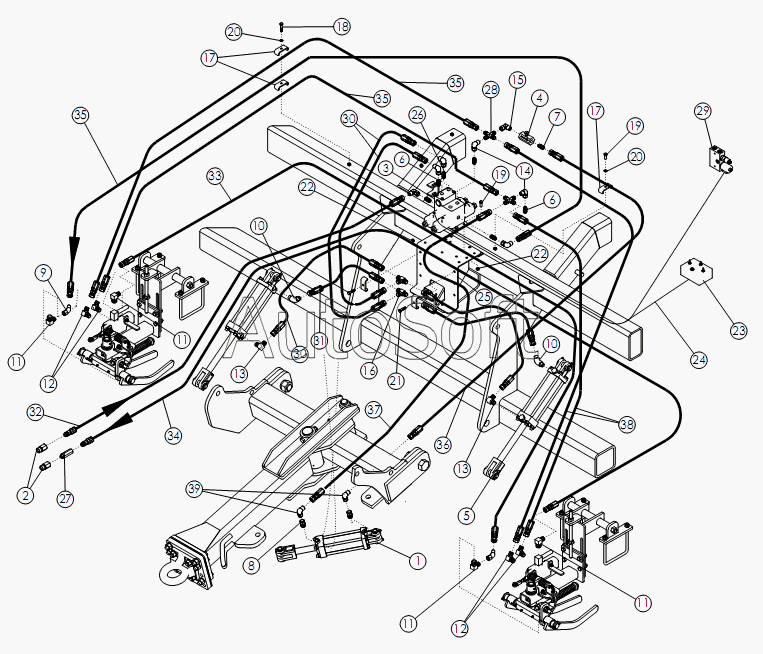

Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Гидросхема двойного копира и сцепки (вариант для СНГ)
30
30
21
22
22
23
24
25
26
27
28
29
20
20
31
32
33
34
35
35
35
36
37
38
39
11
11
11
11
2
3
4
5
6
6
7
8
9
10
10
1
12
12
13
13
14
15
16
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | CYLINDER-HYDRAULIC 4 X 8, 3000 | |
| 2 | 6***5 | Переходной штуцер ДТ | |
| 3 | 6***3 | Клапан CTL , 2 B A NK , O C | |
| 4 | 6***7 | Регулировочный клапан | |
| 5 | 6***2 | Цилиндр | |
| 6 | 5***6 | FTG-ADAPTER: 8MB-8MJ | |
| 7 | 5***3 | Гидропереходник 8MB-8MJ | |
| 8 | 5***1 | FTG-ADAPTER 8MB-8FJX | |
| 9 | 5***3 | FTG-ELBOW: 8MJ-8FJX-45 | |
| 10 | 5***5 | FTG-ELBOW: 8MB-8MJ-45 | |
| 11 | 5***4 | Фитинг | |
| 12 | 5***5 | Фитинг | |
| 13 | 5***0 | FTG-ELBOW: 8MB-8MJ-90 | |
| 14 | 5***8 | FTG-ELBOW: 8MJ-8FJX-90 | |
| 15 | 6***4 | Фитинг | |
| 16 | 5***7 | FTG-TEE: 8MJ-8MJ-8MJ | |
| 17 | 5***4 | CLAMP .50 ZP | |
| 18 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 19 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 20 | 1***6 | WASHER-LOCK: .38 ZP | |
| 21 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 22 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 23 | 6***8 | Пульт управления | |
| 24 | 6***9 | Ж гут проводов | |
| 25 | 6***3 | Пластина для крепления | |
| 26 | 6***4 | Фитинг | |
| 27 | 6***6 | Обратный клапан | |
| 28 | 6***0 | FTG-CROSS: 8MJ | |
| 29 | 6***7 | Клапан управления выгрузкой | |
| 30 | 5***6 | Гидрошланг | |
| 31 | 5***7 | Гидрошланг | |
| 32 | 5***5 | Гидрошланг | |
| 33 | 5***8 | Шланг гидравлический 50x182 | |
| 34 | 6***7 | Гидрошланг | |
| 35 | 6***4 | Гидрошланг | |
| 36 | 6***5 | HOSE .50 X 055 8FJX-8FJX | |
| 37 | 6***3 | Шланг гидравлический 50 X | |
| 38 | 1***1 | HOSE .50 X 060 8FJX-8FJX | |
| 39 | 6***7 | Фитинг |
