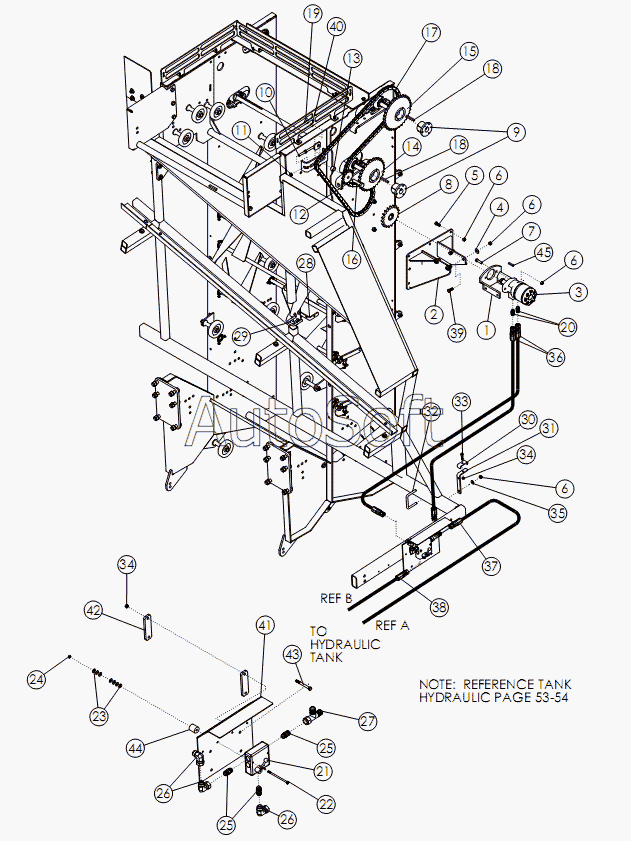

Каталог запасных частей к технике: Amity Wic Harvester 8 row 22s (2011). Привод заднего очистителя
36
25
25
26
26
27
28
29
30
31
32
33
34
34
35
24
36
37
38
39
40
41
42
43
44
45
13
2
3
4
5
6
6
6
6
7
8
9
10
11
12
1
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | WLDMT - MOTOR BRACKET | |
| 2 | 6***3 | Коробка под редуктор | |
| 3 | 5***7 | MOTOR - HYDRAULIC 206INA3/REV | |
| 4 | 1***3 | WASHER-FLAT: .50 ZP | |
| 5 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 6 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 7 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 8 | 6***5 | SPROCKET - 8019X 125 BORE 313 KEY | |
| 9 | 5***5 | Переходная коническая втулка | |
| 10 | 6***6 | Шпилька | |
| 11 | 1***7 | NUT-HEX | |
| 12 | 5***4 | Натяжная звездочка | |
| 13 | 5***6 | Втулка | |
| 14 | 5***1 | SPROCKET H80 - Q30 | |
| 15 | 5***2 | SPROCKET H80 - Q32 | |
| 16 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 17 | 6***4 | CHAIN - ROLLER 80 - 1R - 114 | |
| 18 | 5***2 | KEY .38 X .38 X 2.00 | |
| 19 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 20 | 5***3 | FTG - ADAPTER: 10MB - 12MJ | |
| 21 | 5***5 | VALVE - FLOW CONTROL - 3/4 FP | |
| 22 | 1***6 | ZERK-GREASE: .13 NPT | |
| 23 | 1***6 | WASHER-FLAT: .25 ZP | |
| 24 | 1***6 | NUT-TOPLOCK | |
| 25 | 5***2 | FTG - ADAPTER: 12MP - 12MJ | |
| 26 | 5***1 | FTG-ELBOW: 12MJ-12FJX-90 | |
| 27 | 5***8 | FTG - TEE: 12MJ - 12FJX - 12MJ | |
| 28 | 5***4 | BRACKET - HOSE ZP | |
| 29 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 30 | 6***3 | CLAMP 75 ZP | |
| 31 | 5***2 | BRACKET - HOSE ZP | |
| 32 | 5***3 | Стремянка | |
| 33 | 5***0 | BOLT-HEX: .38 X 2.25 NC G5 ZP | |
| 34 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 35 | 1***4 | WASHER-FLAT | |
| 36 | 5***6 | HOSE: 75 X 152 12FJX - 12FJX | |
| 36 | 5***5 | HOSE: 75 X 173 12FJX - 12FJX | |
| 37 | 5***1 | HOSE: 75 X 74 12FJX - 12FJX | |
| 38 | 5***5 | HOSE: 75 X 66 12FJX - 12FJX | |
| 39 | 1***7 | BOLT-HEX | |
| 40 | 1***1 | WASHER-LOCK: .75 ZP | |
| 41 | 6***0 | WLDMT - BRACKET FLOW CONTROL | |
| 42 | 5***1 | BRACKET - BOLT PLATE | |
| 43 | 5***6 | Болт | |
| 44 | 5***3 | SPACER | |
| 45 | 5***6 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
