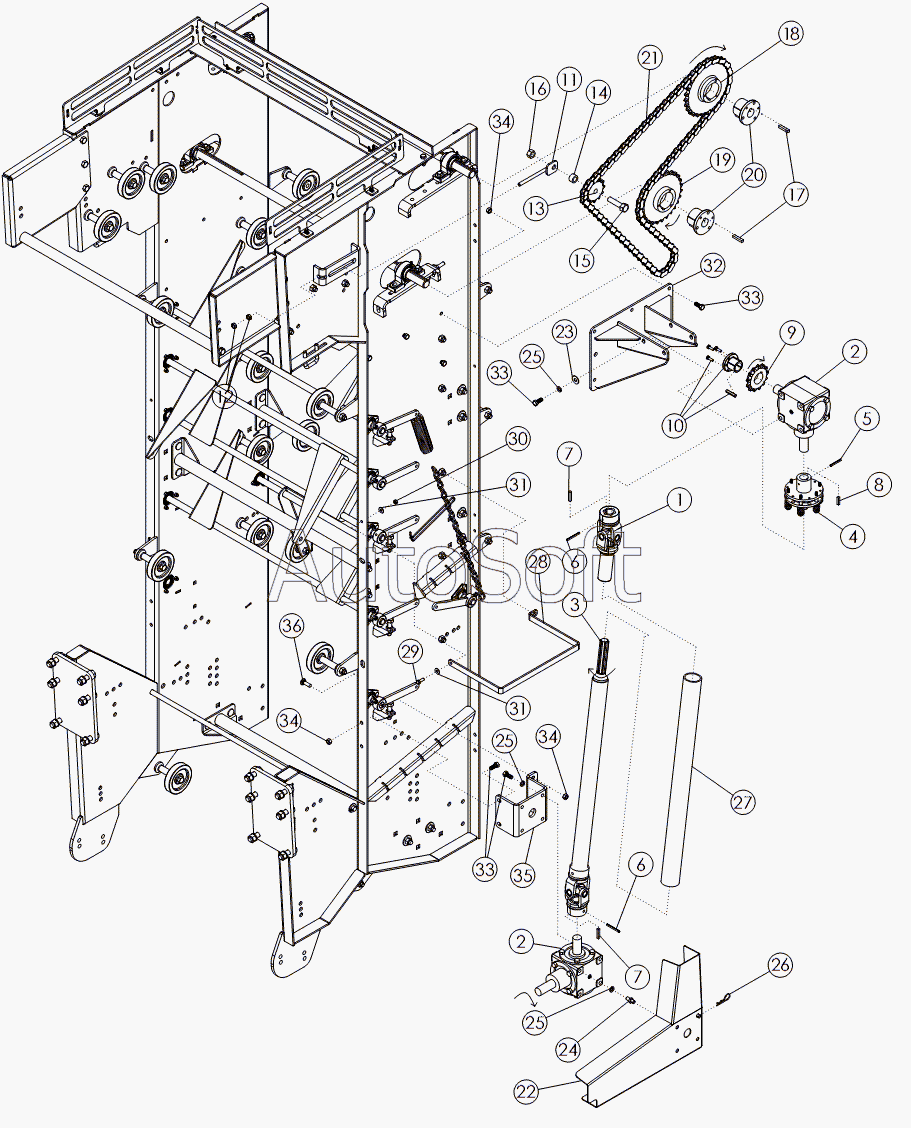

Каталог запасных частей к технике: Amity Wic Harvester 6 row 24s (2011). REAR SCRUB DRIVE: GEARBOX
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
31
32
33
33
33
34
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Универсальный комплект | |
| 2 | 6***8 | Редуктор | |
| 3 | 5***3 | Короткий карданный вал | |
| 4 | 5***6 | Муфта предельного момента | |
| 5 | 5***0 | Штифт 25х2.25 | |
| 6 | 5***9 | PIN - ROLL: 25 X 275 NP | |
| 7 | 5***6 | Шпонка | |
| 8 | 5***7 | Шпонка 313x313x1.375 | |
| 9 | 5***9 | Звездочка | |
| 10 | 5***3 | Переходная коническая втулка | |
| 11 | 6***6 | Шпилька | |
| 12 | 1***1 | NUT-JAM: .50 NC GR2 ZP | |
| 13 | 5***4 | Натяжная звездочка | |
| 14 | 5***6 | Втулка | |
| 15 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 16 | 1***0 | NUT-TOPLOCK | |
| 17 | 5***2 | KEY .38 X .38 X 2.00 | |
| 18 | 5***2 | Звездочка | |
| 19 | 5***1 | Звездочка | |
| 20 | 5***5 | Переходная коническая втулка | |
| 21 | 6***9 | Роликовая цепь | |
| 22 | 5***4 | Щиток | |
| 23 | 1***3 | WASHER-FLAT: .50 ZP | |
| 24 | 5***6 | Очиститель | |
| 25 | 1***1 | WASHER-LOCK | |
| 26 | 1***4 | PIN - HAIR: 19 X 300 ZP | |
| 27 | 5***5 | Втулка | |
| 28 | 5***6 | Пластина-ограничитель | |
| 29 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 30 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 31 | 1***8 | Шайба | |
| 32 | 6***3 | Коробка под редуктор | |
| 33 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 34 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 35 | 5***2 | Пластина | |
| 36 | 1***0 | BOLT-CRG: .50 X 1.50 NC GR5 ZP |
