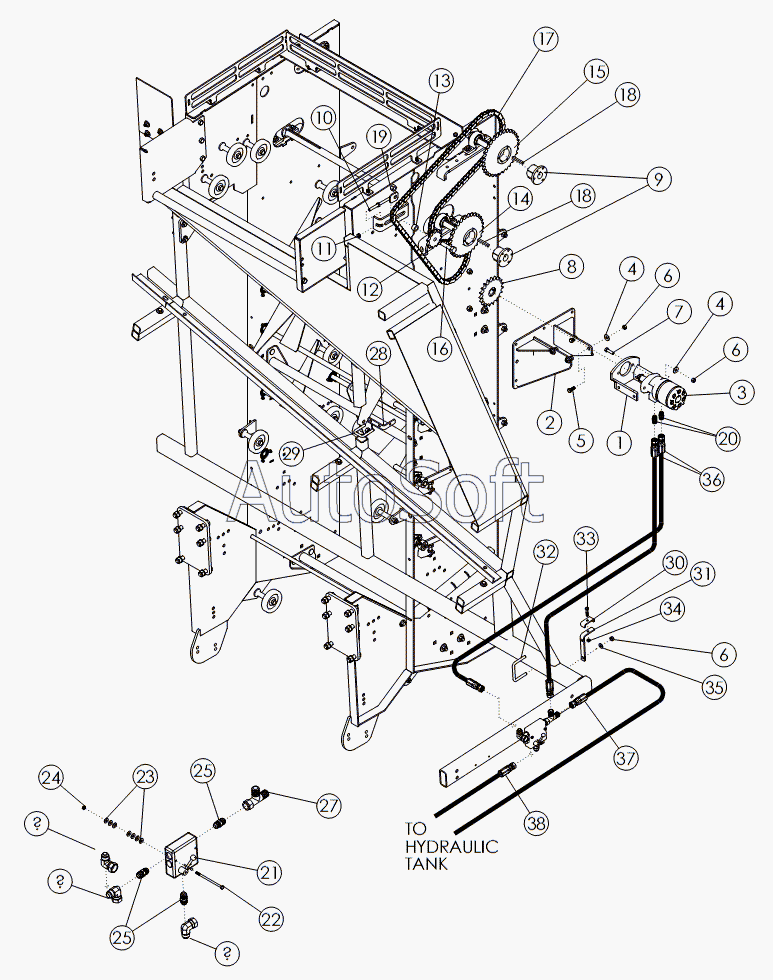

Каталог запасных частей к технике: Amity Wic Harvester 6 row 24s (2011). REAR SCRUB DRIVE: SINGLE MOTOR
1
2
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | WLDMT - MOTOR BRACKET | |
| 2 | 6***3 | Коробка под редуктор | |
| 3 | 5***7 | MOTOR - HYDRAULIC 206INA3/REV | |
| 4 | 1***3 | WASHER-FLAT: .50 ZP | |
| 5 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 6 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 7 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 8 | 6***5 | SPROCKET - 8019X 125 BORE 313 KEY | |
| 9 | 5***5 | Переходная коническая втулка | |
| 10 | 6***6 | Шпилька | |
| 11 | 1***1 | NUT-JAM: .50 NC GR2 ZP | |
| 12 | 5***4 | Натяжная звездочка | |
| 13 | 5***6 | Втулка | |
| 14 | 5***1 | SPROCKET H80 - Q30 | |
| 15 | 5***2 | SPROCKET H80 - Q32 | |
| 16 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 17 | 5***8 | CHAIN-ROLLER 80-1R-101 | |
| 18 | 5***1 | KEY .38 X .38 X 3.00 | |
| 19 | 1***0 | NUT-TOPLOCK | |
| 20 | 5***3 | FTG - ADAPTER: 10MB - 12MJ | |
| 21 | 5***5 | VALVE - FLOW CONTROL - 3/4 FP | |
| 22 | 5***8 | BOLT-HEX: .25 X 5.00 NC GR5 | |
| 23 | 1***6 | WASHER-FLAT: .25 ZP | |
| 24 | 1***6 | NUT-TOPLOCK | |
| 25 | 5***2 | FTG - ADAPTER: 12MP - 12MJ | |
| 26 | 5***1 | FTG-ELBOW: 12MJ-12FJX-90 | |
| 27 | 5***8 | FTG - TEE: 12MJ - 12FJX - 12MJ | |
| 28 | 5***4 | BRACKET - HOSE ZP | |
| 29 | 5***7 | U - BOLT: 50 X 3 X 2 X 3 | |
| 30 | 5***4 | CLAMP .50 ZP | |
| 31 | 5***2 | BRACKET - HOSE ZP | |
| 32 | 5***3 | Стремянка | |
| 33 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 34 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 35 | 1***4 | WASHER-FLAT | |
| 36 | 5***6 | HOSE: 75 X 152 12FJX - 12FJX | |
| 37 | 5***1 | HOSE: 75 X 74 12FJX - 12FJX | |
| 38 | 5***5 | HOSE: 75 X 66 12FJX - 12FJX |
