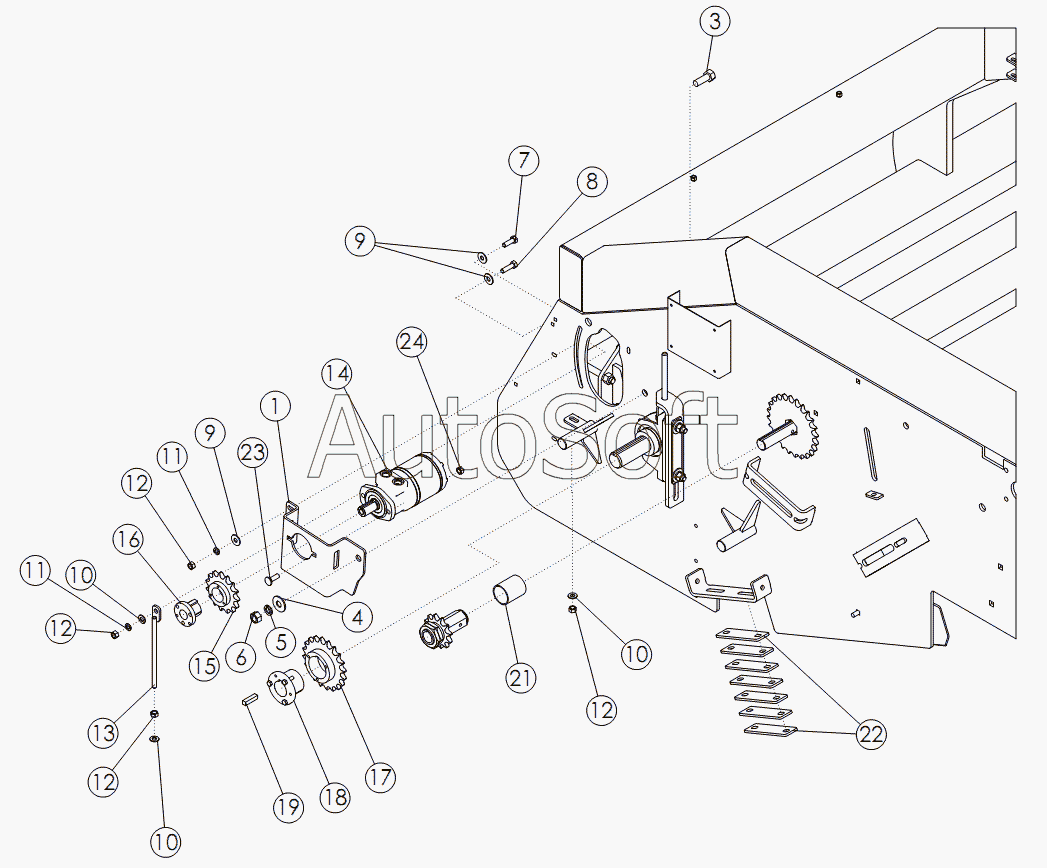

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). HYDRAULIC PADDLE DRIVE (OPTIONAL)
13
24
23
22
21
19
18
17
16
15
14
1
12
12
12
12
11
11
10
10
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 57880 | 5***0 | Ремкомплект гидромотора | |
| 1 | 6***8 | PLATE-HYD MOTOR PADDLE LH | |
| 2 | 6***9 | PLATE-HYD MOTOR PADDLE RH | |
| 3 | 1***0 | BOLT-HEX: .75 X 2.00 NC GR5 ZP | |
| 4 | 1***2 | WASHER-FLAT: .75 ZP | |
| 5 | 1***1 | WASHER-LOCK: .75 ZP | |
| 6 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 7 | 1***7 | BOLT-HEX | |
| 8 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 9 | 1***3 | WASHER-FLAT: .50 ZP | |
| 10 | 1***4 | WASHER-FLAT | |
| 11 | 1***1 | WASHER-LOCK | |
| 12 | 1***7 | NUT-HEX | |
| 13 | 6***0 | WLDMT-ADJUSTMENT ROD | |
| 14 | 5***6 | Большой гидромотор | |
| 15 | 6***5 | Звездочка | |
| 16 | 5***9 | Переходная коническая втулка | |
| 17 | 5***0 | Звездочка | |
| 18 | 5***5 | Переходная коническая втулка | |
| 19 | 5***5 | Шпонка 50х.50х2.0 | |
| 20 | 6***3 | CHAIN-ROLLER 80H-1R-040 | |
| 21 | 7***3 | SPACER-LONG | |
| 22 | 5***2 | Регулировочные пластины | |
| 23 | 1***0 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | |
| 24 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
