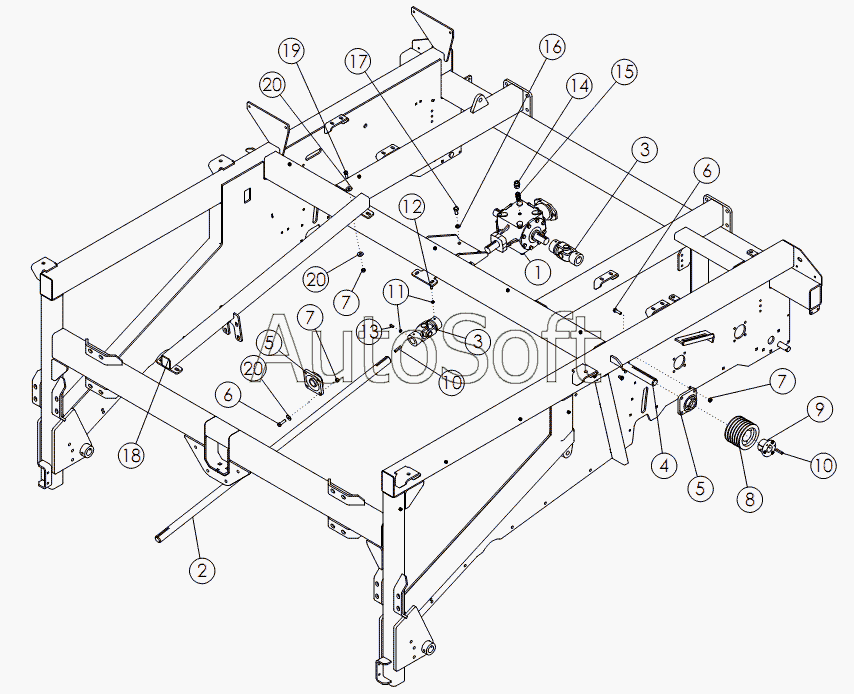

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). MAIN DRIVE REAR
1
2
3
3
4
5
5
6
6
7
7
7
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | GEARBOX-PRAIRIE C-MOUNT | |
| 2 | 7***2 | SHAFT-DRIVE 12R REAR | |
| 3 | 5***2 | Карданное соединение | |
| 4 | 7***5 | SHAFT-REAR DRIVE 12R | |
| 5 | 5***4 | BEARING-FLANGE 1.75 | |
| 6 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 7 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 8 | 5***8 | Шкив | |
| 8 | 5***6 | Шкив | |
| 8 | 5***7 | Шкив | |
| 9 | 5***5 | Переходная коническая втулка | |
| 10 | 5***2 | KEY .38 X .38 X 2.00 | |
| 11 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 12 | 1***9 | SCREW-SET: C-P .38 X 1.00 NC GR8 | |
| 13 | 1***8 | SCREW-SET: C-P .38 X .75 NC GR8 | |
| 14 | 5***0 | Сапун 2 | |
| 15 | 6***8 | Сапун 1 | |
| 16 | 1***3 | WASHER-LOCK: .63 ZP | |
| 17 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 18 | 7***8 | WLDMT-BEARING MOUNT | |
| 19 | 1***7 | BOLT-HEX | |
| 20 | 1***3 | WASHER-FLAT: .50 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
