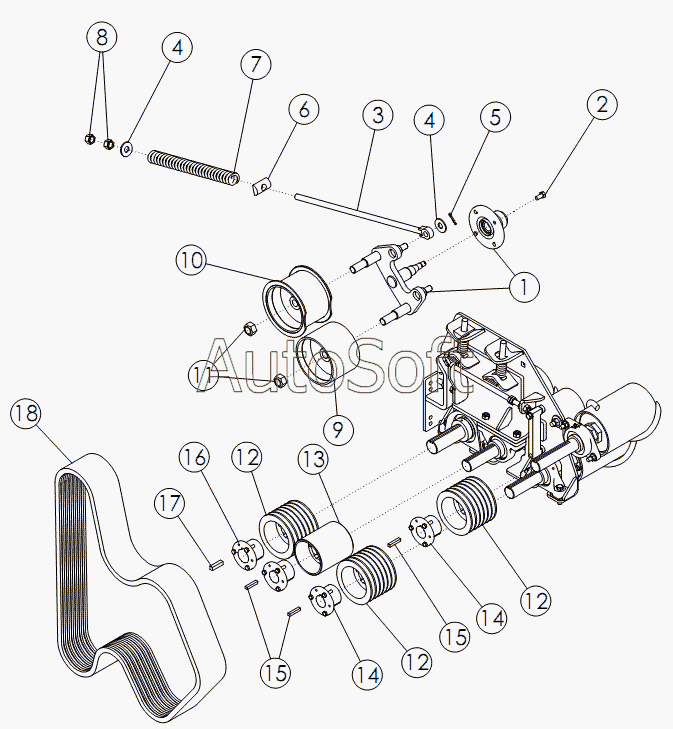

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). FRONT CLEANING ROLL DRIVE
1
2
3
4
4
5
6
7
8
9
10
11
12
12
12
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | ASSY-SPINDLE AND HUB | |
| 2 | 1***8 | BOLT-HEX .50 X 1.00 NF GR5 ZP | |
| 3 | 7***7 | ROD END .75 X 27.50 | |
| 4 | 1***2 | WASHER-FLAT: .75 ZP | |
| 5 | 1***5 | PIN-COTTER: .19 X 1.50 NP | |
| 6 | 5***0 | Плавающая шайба | |
| 7 | 5***3 | Пружина | |
| 8 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 9 | 5***7 | Натяжной ролик | |
| 10 | 5***3 | Натяжной ролик с ребордами | |
| 11 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 12 | 5***6 | Шкив | |
| 13 | 5***6 | Шкив гладкий | |
| 14 | 5***5 | Переходная коническая втулка | |
| 15 | 5***2 | KEY .38 X .38 X 2.00 | |
| 16 | 5***5 | Переходная коническая втулка | |
| 17 | 5***5 | Шпонка 50х.50х2.0 | |
| 18 | 7***6 | V-BELT 6B108 |
