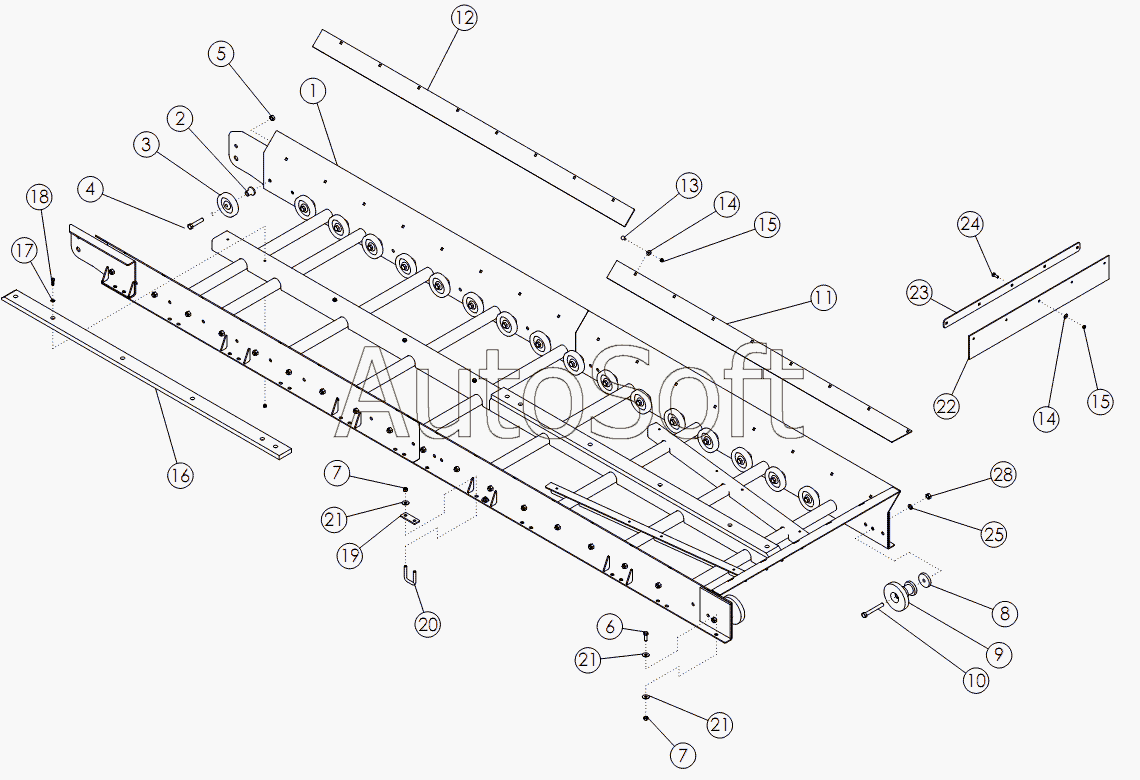

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). ELEVATOR ASSEMBLY
15
15
26
25
24
23
22
21
21
21
20
19
18
17
16
1
14
14
13
12
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | WLDMT-ELEV 12050 | |
| 2 | 5***1 | Втулка-проставка | |
| 3 | 5***5 | Ролик 5 | |
| 4 | 6***5 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 5 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 6 | 1***7 | BOLT-HEX | |
| 7 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 8 | 6***2 | Проставка | |
| 9 | 5***2 | Ролик 6 | |
| 10 | 1***2 | BOLT-HEX .63 X 5.50 NC GR5 ZP | |
| 11 | 7***7 | SHEET-BELT PROTECTOR LOWER | |
| 12 | 7***8 | SHEET-BELT PROTECTOR UPPER | |
| 13 | 5***8 | BOLT-CRG .38 X 1.00 NC GR5 ZP | |
| 14 | 1***8 | Шайба | |
| 15 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 16 | 6***2 | PLASTIC SLIDE | |
| 17 | 1***8 | WASHER-FLAT: SAE .38 ZP | |
| 18 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 19 | 6***8 | Пластина | |
| 20 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 21 | 1***3 | WASHER-FLAT: .50 ZP | |
| 22 | 6***9 | Фартук | |
| 23 | 6***8 | Пластина | |
| 24 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 25 | 1***3 | WASHER-LOCK: .63 ZP | |
| 26 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 27 | 7***3 | BELT-56MM ELEVATOR 12R | |
| 27 | 7***4 | BELT-50MM ELEVATOR 12R |
