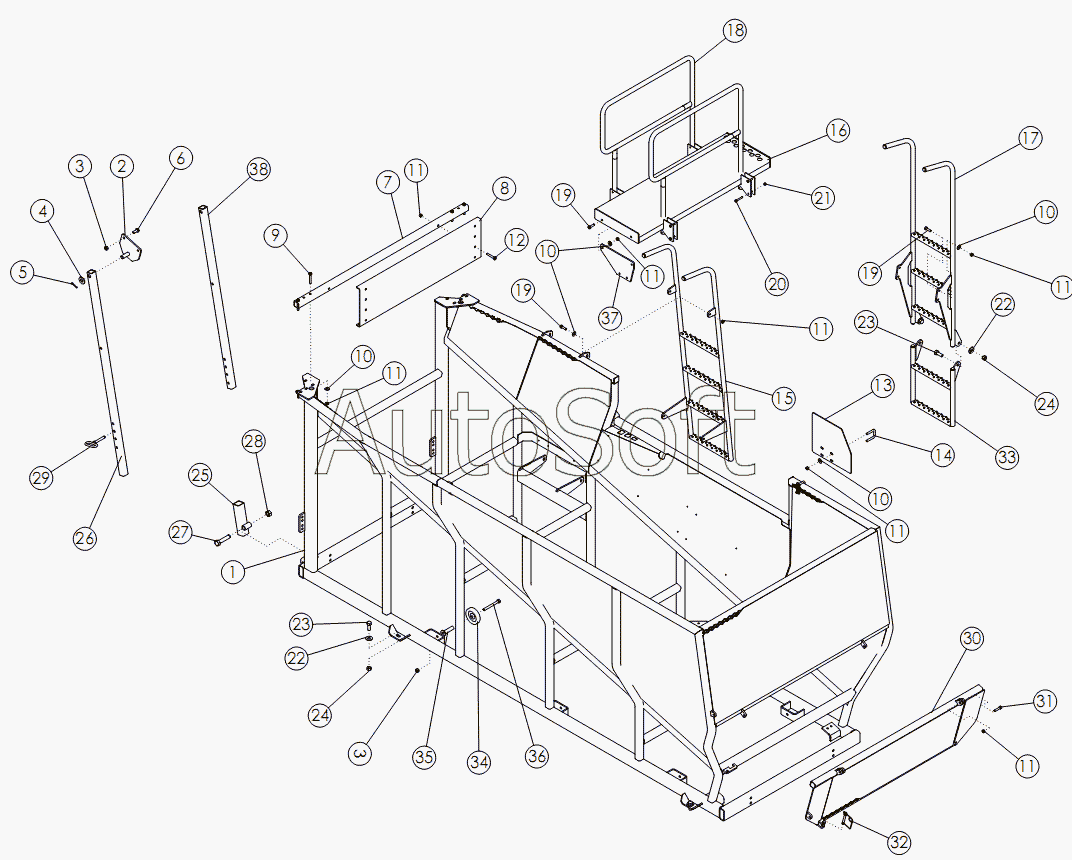

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). TANK ASSEMBLY
30
21
22
22
23
23
24
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
38
11
11
11
11
11
11
11
2
3
3
4
5
6
7
8
9
10
10
10
10
1
12
13
14
15
16
17
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | WLDMT-TANK 12R | |
| 2 | 5***5 | Кронштейн упора | |
| 3 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 4 | 1***5 | WASHER-FLAT: 1.00 ZP | |
| 5 | 1***4 | PIN-COTTER: .25 X 2.00 ZP | |
| 6 | 1***9 | BOLT-HEX: .63 x 1.50 ND GR5 ZP | |
| 7 | 6***9 | Стяжная труба | |
| 8 | 6***4 | Пластина ограничительная | |
| 9 | 1***9 | BOLT-HEX: .50 X 3.25 NC GR5 ZP | |
| 10 | 1***3 | WASHER-FLAT: .50 ZP | |
| 11 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 12 | 1***1 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 13 | 5***7 | Боковая пластина удлинение | |
| 14 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 15 | 7***0 | WLDMT-LADDER TOP 12R | |
| 16 | 7***4 | WLDMT-CATWALK 12R | |
| 17 | 7***1 | WLDMT-LADDER LOWER TOP | |
| 18 | 7***7 | WLDMT-SIDE RAIL | |
| 19 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 20 | 1***4 | BOLT-HEX: .38 X 2.50 NC GF5 ZP | |
| 21 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 22 | 1***2 | WASHER-FLAT: .75 ZP | |
| 23 | 1***0 | BOLT-HEX: .75 X 2.00 NC GR5 ZP | |
| 24 | 1***0 | NUT-TOPLOCK | |
| 25 | 5***8 | Направляющий квадрат | |
| 26 | 7***4 | TUBE-LOCK | |
| 27 | 7***6 | BOLT-HEX: 1.00 X 4.50 NC GR8 ZP | |
| 28 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 29 | 1***7 | Палец | |
| 30 | 7***2 | WLDMT-TANK DOOR | |
| 31 | 1***8 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | |
| 32 | 5***8 | SPRING PIN .50, X 3.50, | |
| 33 | 7***2 | WLDMT-LADDER LOWER BOTTOM | |
| 34 | 5***5 | Ролик 5 | |
| 35 | 6***2 | Стойка ролика | |
| 36 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 37 | 7***2 | PLATE-CATWALK MOUNT BOLT-ON | |
| 38 | 7***4 | TUBE-LOCK | |
| 38 | 7***3 | TUBE-LOCK SHORT |
